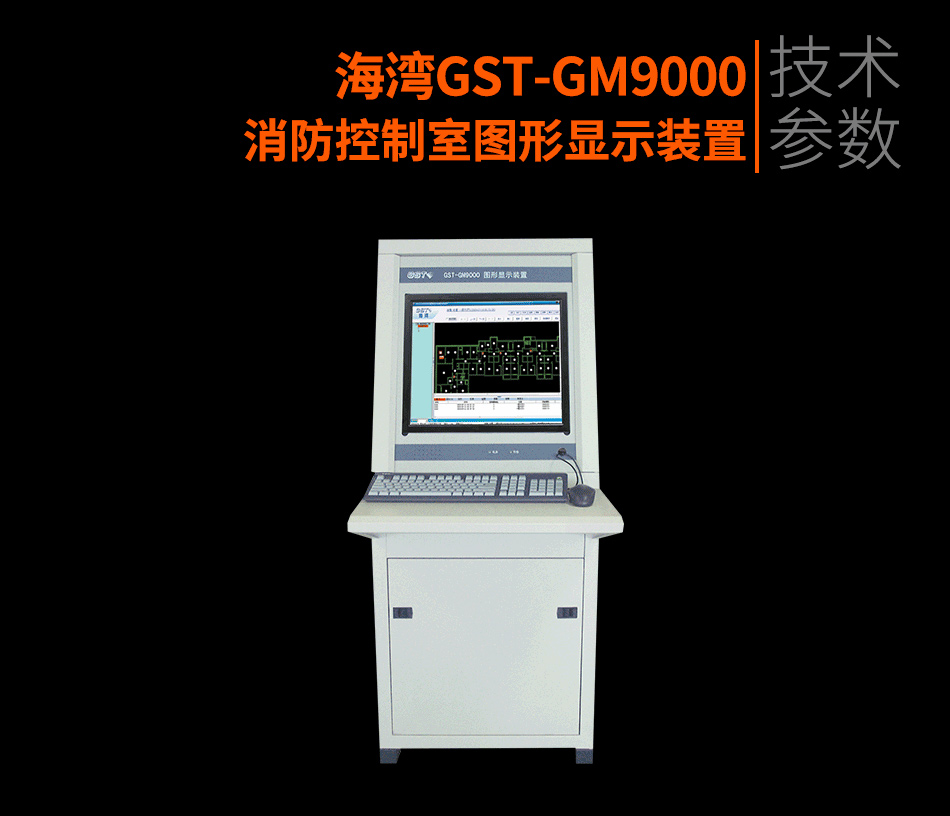

GST-GM9000圖形顯示裝置

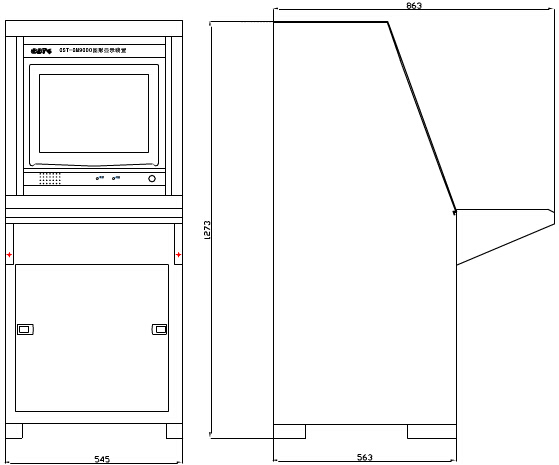

圖1 PC主機安裝在下部結構圖

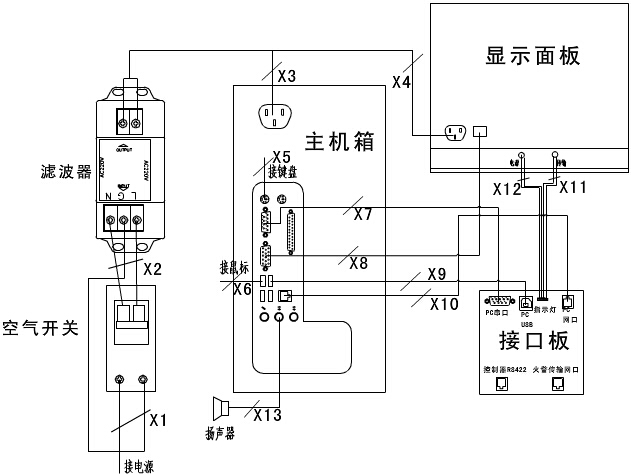

圖2 內部連接線圖
指示燈說明如下
電源燈：綠色，此燈亮表示圖形顯示裝置裝置土機已丌機。土機關閉后，此燈熄滅。
傳輸燈：綠色，此燈閃亮表示圖形顯示裝置正在與遠程監控中心進行通訊，此燈常亮表示與遠程中心通訊完畢等待確認，確認完畢后，此燈熄滅。
對外接口說明
對外接口說明如圖3所示。
圖3 對外接口說明
控制器RS422接口：連接火災報警控制器（聯動型）的RS422通訊板接口。
火警傳輸網口：連接遠程監控中心控制室主機網口。
2、系統軟件調試

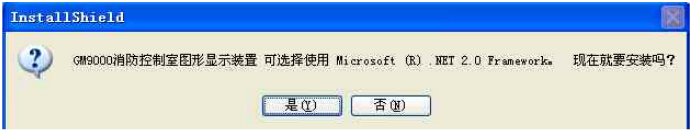

系統硬件安裝完畢后，通電源后進入系統軟件，然后點擊安裝文件“GST-GM9000Vllexe”即可安裝。安裝過程如下：如果此時系統未安裝DotNetFramework20，將出現圖4所示界面，點擊“是”進入圖5所示界面。
圖4

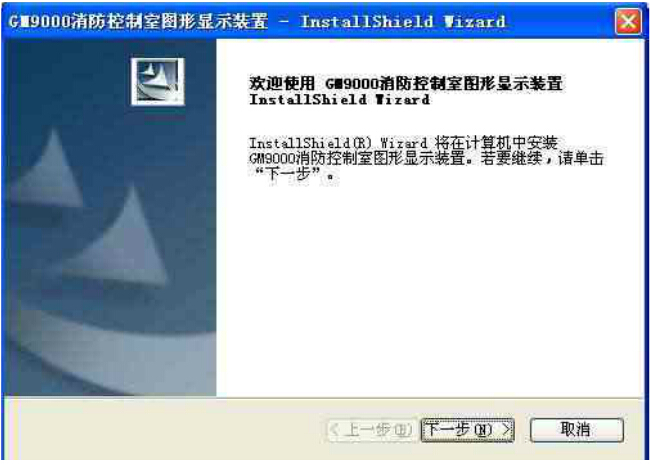

系統提示開始安裝GM9000消防控制室圖形顯示裝置軟件，如圖5所示。
圖5 GM9000消防控制室圖形顯示裝置軟件開始安裝

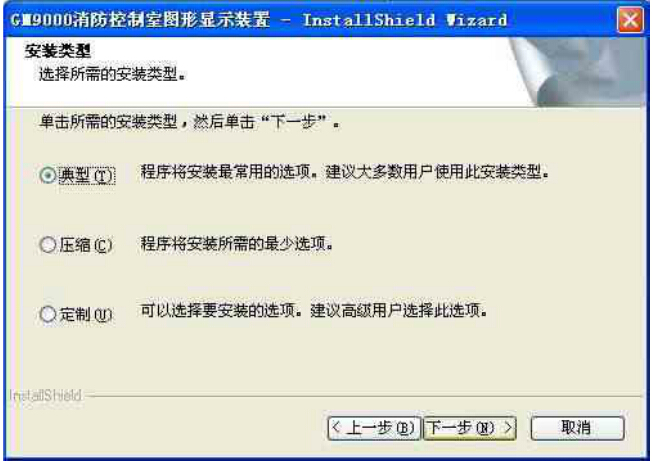

點擊“下一步”按鈕經過幾步后系統彈出安裝類型選擇窗口，如圖6所示
圖6 安裝類型選擇窗口

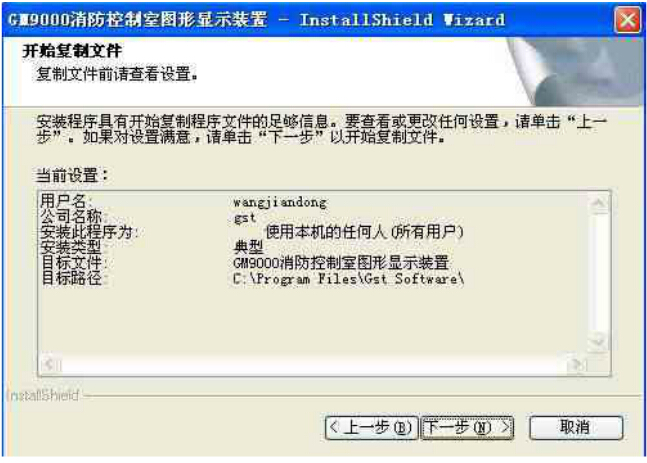

用戶可以根據需要進行選擇，選擇“典型”系統默認安裝，點擊“下一步”時系統顯示當前設置信息如圖7所示；選擇“定制”然后點擊“下一步”系統將彈出詢問選擇口的路徑對話框。
圖7 設置信息圖

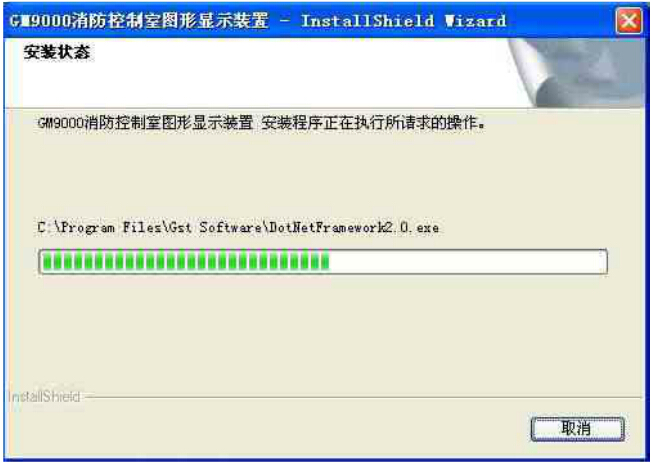

系統默認安裝到ProgramFiles目錄下的GstSoftware了目錄，用戶可以更改此安裝目錄，如圖7所不。點擊“下一步”系統丌始安裝軟件，如圖8所示。
圖8

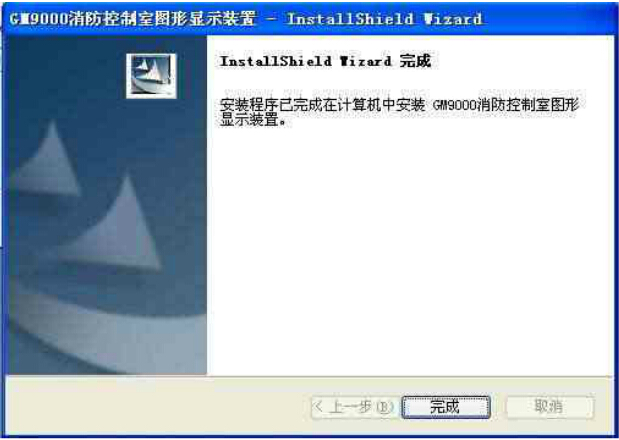

系統安裝完成后提示如圖9所示的信息。
圖9
點擊“完成”后，系統將彈出安裝232通訊板USB驅動的對話框，如圖10所示：
圖10
選擇“是”進行安裝，選擇“否”取消安裝，安裝完畢后或選擇“否”后，安裝完畢。

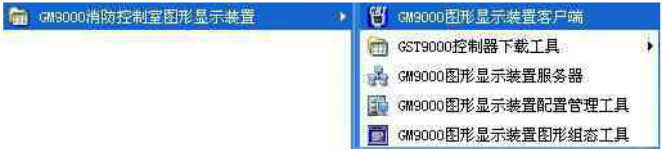

安裝完畢后可以從開始菜單欄執行本軟件，點擊“GM9000消防控制室圖形顯示裝置”里的各項菜單即可，如圖11所示。
圖11

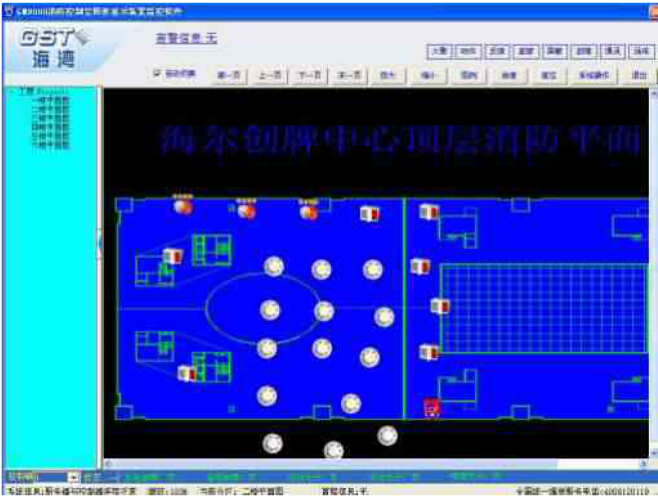

點擊“GM9000圖形顯示裝置客戶端”，系統將彈出客戶端監控軟件，如圖12所示。
圖12

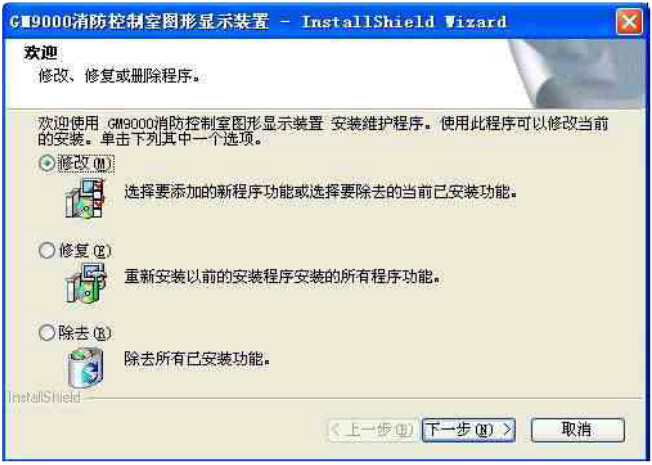

用戶如需卸載應用程序，可以再次運行安裝程序，安裝程序?qū)⒆詣?dòng)完成卸載操作。如圖13所示。
圖13
選擇“除去”選項，然后點擊“下一步”按鈕，就可以完全卸載上次安裝的應用程序。
軟件使用方法詳見圖形顯示裝置用戶手冊。
