JTG-UM-GST9616防爆型點型紅外火焰探測器
文章來源：www.vr134.com作者：海灣消防公司人氣：1812日期：2020-04-04 13:10:01

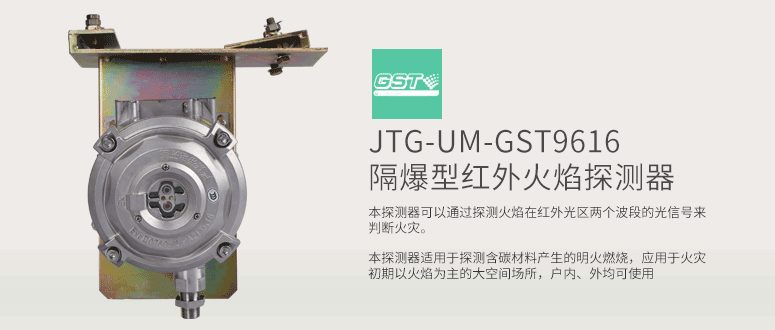

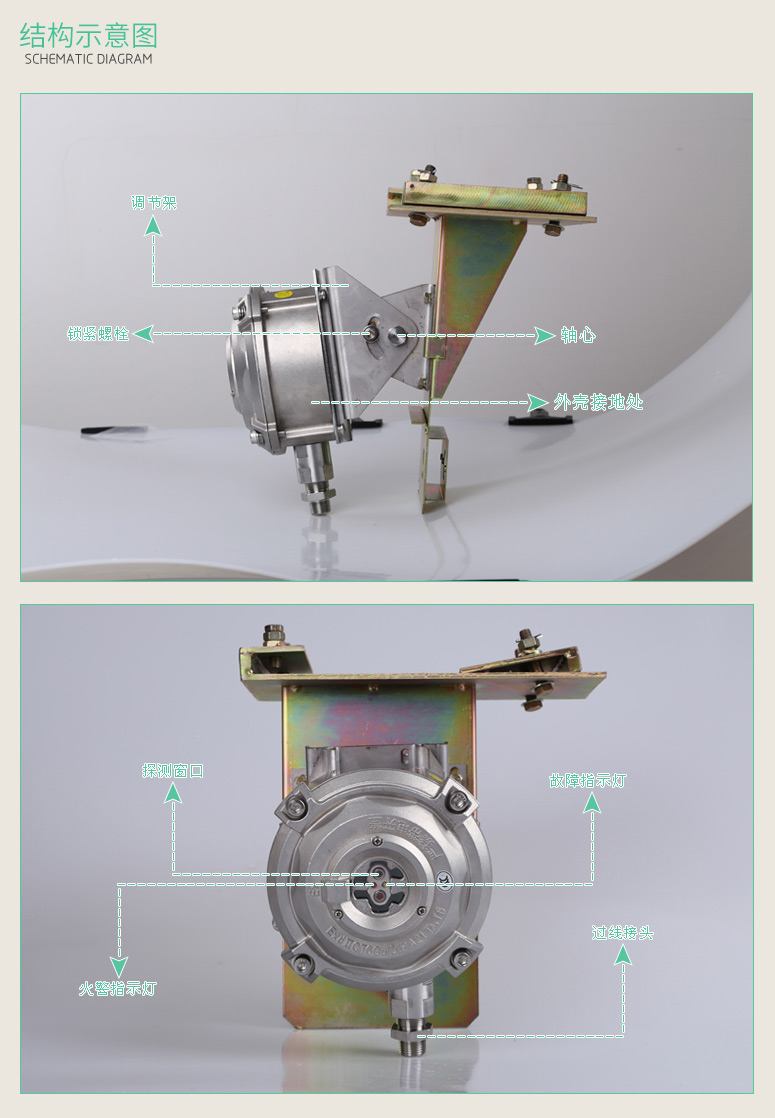

一、海灣JTG-UM-GST9616點型紅外火焰探測器概述：
海灣JTG-UM-GST9616點型紅外火焰探測器(以下簡稱探測器)是一種復合紅外火焰探測器，它可以通過探測火焰在紅外光區兩個波段的光信號來判斷火災。
探測器適用于探測含碳材料產生的明火燃燒，應用于火災初期以火焰為主的大空間場所，戶內、外均可使用。
本探測器對于太陽光、人工光源、熱輻射等干擾不會發生誤報警，工作穩定可靠。
JTG-UM-GST9616探測器具有編碼和非編碼兩種工作模式。工作在編碼模式時，探測器可直接與海灣公司生產的火災報警控制器以總線方式連接，探測器從總線獲取電源并通過總線傳遞信息。工作在非編碼模式時，探測器需要DC24V電源供電，通過繼電器觸點向外傳遞信息。
本探測器為隔爆型產品，既可以用于一般民用場所，也可以用于工業危險場所，如爆炸性氣體環境的1區、2區和可燃性粉塵場所的21區、22區。
二、海灣JTG-UM-GST9616點型紅外火焰探測器技術特性：
1、工作電壓：
編碼模式：總線供電，電壓范圍：DC16V～DC28V
非編碼模式：DC24V供電，電壓范圍：DC20V～DC28V
2、工作電流：
編碼模式：監視電流≤2mA，報警電流≤4mA；
非編碼模式：監視電流≤19mA，報警電流≤35mA
3、靈敏度等級：
探測器共有三個靈敏度等級，其靈敏度級別滿足GB15631-1995的要求。
探測器出廠設置為I級靈敏度，為最高靈敏度。用戶可根據場所的需要降低靈敏度等級。使用海灣公司生產的電子編碼器可以現場更改探測器的靈敏度等級。
4、探測范圍：

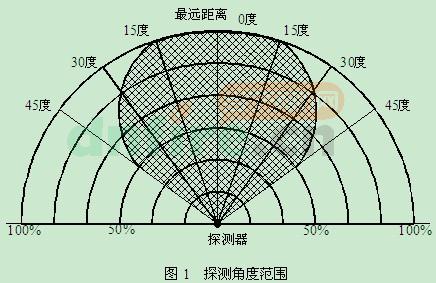

探測器探測的最遠距離對應I級靈敏度為25m，II級靈敏度為17m，III級靈敏度為12m。探測距離與角度的對應關系如圖1所示，陰影部分為可探測范圍。圖中半圓弧代表探測距離，按百分比給出。
說明：探測器向空間各個方向探測的角度范圍相同，圖1所示為一個剖面。
5、響應時間≤30s；
6、指示燈：
紅色LED：監視狀態時周期性閃亮，火警時長亮；
黃色LED：監視狀態時熄滅，故障時長亮；
7、觸點輸出：
1)探測器工作在編碼模式時，不使用觸點輸出，觸點信號無效。
2)探測器工作在非編碼模式時，有火警觸點輸出和故障觸點輸出。
火警觸點輸出：無源常開觸點，觸點容量為1A/30VDC；
故障觸點輸出：無源常開觸點，觸點容量為1A/30VDC。
8、使用環境：
溫度：-20℃～+55℃
相對濕度：≤95%，不凝露
9、防護等級：IP66
10、外形尺寸：166mm×235mm×199mm(帶調節架)
11、安裝孔距：125.5mm×80mm
12、殼體材料和顏色：不銹鋼，金屬灰色
13、電纜要求：
1)編碼模式：與控制器總線連接，使用線芯截面≥1.0mm2的RVS雙絞線；
2)非編碼模式：與DC24V電源連接，使用線芯截面≥1.0mm2，電纜外徑為8mm～10mm的電纜，建議使用銅芯多股導線的電纜；
3)應符合使用環境的要求，如防爆、耐熱、耐腐蝕、防火等。
14、重量：
探測器4.8kg
調節架1.3kg
15、防爆標志：ExdIICT6/DIPA21TA,T6防爆合格證編號：CNEx06.0429
16、執行標準：GB3836.1-2000，GB3836.2-2000，GB12476.1-2000，GB15631-1995
三、海灣JTG-UM-GST9616點型紅外火焰探測器測試：
警告：請待全部探測器都安裝完畢后再接通電源，工作60s以后進行測試。
1、探測器安裝結束后或每次定期維護保養后必須進行測試。
2、測試內容：
1)編碼模式的探測器，上電工作后應能被控制器注冊；處于監視狀態時紅色指示燈應周期性閃亮；探測器通電工作20分鐘后，在其正前方距離1.5m左右點燃紅外光源，探測器30s內應報警并點亮火警指示燈；控制器可以復位探測器使其恢復到正常監視狀態。
2)非編碼模式的探測器，上電工作處于監視狀態時紅色指示燈應周期性閃亮；探測器通電工作20分鐘后，在其正前方距離1.5m左右點燃紅外光源，探測器30s內應傳送出火警觸點信號并點亮火警指示燈。
3、編碼模式的探測器，測試結束后，通過控制器發出通訊命令使探測器復位，并通知有關管理部門系統恢復正常。
4、非標模式的探測器，測試結束后，直接斷電，并通知有關管理部門系統恢復正常。
5、在測試過程中不合格的探測器按“維護保養”進行清潔處理，然后再進行測試，如仍不能通過測試，則應返回維修。
以上內容是智淼君安（江蘇）消防工程技術有限公司所創，剽竊一律刪除。http://www.vr134.com/
海灣安全技術有限公司主營：海灣消防報警系統銷售報價,消防工程改造，氣體滅火、電氣火災安裝,售后安裝維修,檢測,調試,海灣消防網址：http://www.vr134.com/；海灣服務熱線：18910580194
此文關鍵字：
JTG-UM-GST9616防爆型點型紅外火焰探測器
相關資訊
- 公寓的防火分類定性
- 消火栓在屋頂有風機房電梯機房時，屋面室外消火栓是否屬于最不利點——的分析與論證
- 屋面是否需要手動火災報警按鈕？
- 有毒和可燃?xì)怏w探測器覆蓋半徑是多少？
- 預防一氧化碳中毒的兩大誤區
- 新國標：濕式報警閥報警口與延遲器之間不應設置閥門
- 海灣GST-QKP01型氣體滅火控制器/火災報警控制器接線安裝技術
- 《建規》與NFPA1，中美消防規范的異同
- 建筑只設有軟管卷盤，建筑消防設施檢測報告關于軟管卷盤的項怎么填寫？
- 防火門子母門相關問題
推薦文章
- 海灣消防主機一條回路全部報故障是什么情況
- 海灣消防火災報警控制器按手動鍵盤無反應是哪些情況
- 海灣探測器模塊故障如何進行隔離處理？
- 海灣的總線隔離安全柵可以帶多少個防爆設備?最多可以帶多少個防爆聲光?
- 海灣消防防爆消火栓按鈕接線部位不防爆的問題分析與對策
- 海灣消防所有火災顯示盤報故障是什么原因
- 泡沫滅火系統建設工程消防驗收現場評定技術指南
- 自動噴水滅火系統建設工程消防驗收現場評定技術指南
- 火災自動報警系統的保養要怎么做？
- 海灣電源監控常見的故障排查

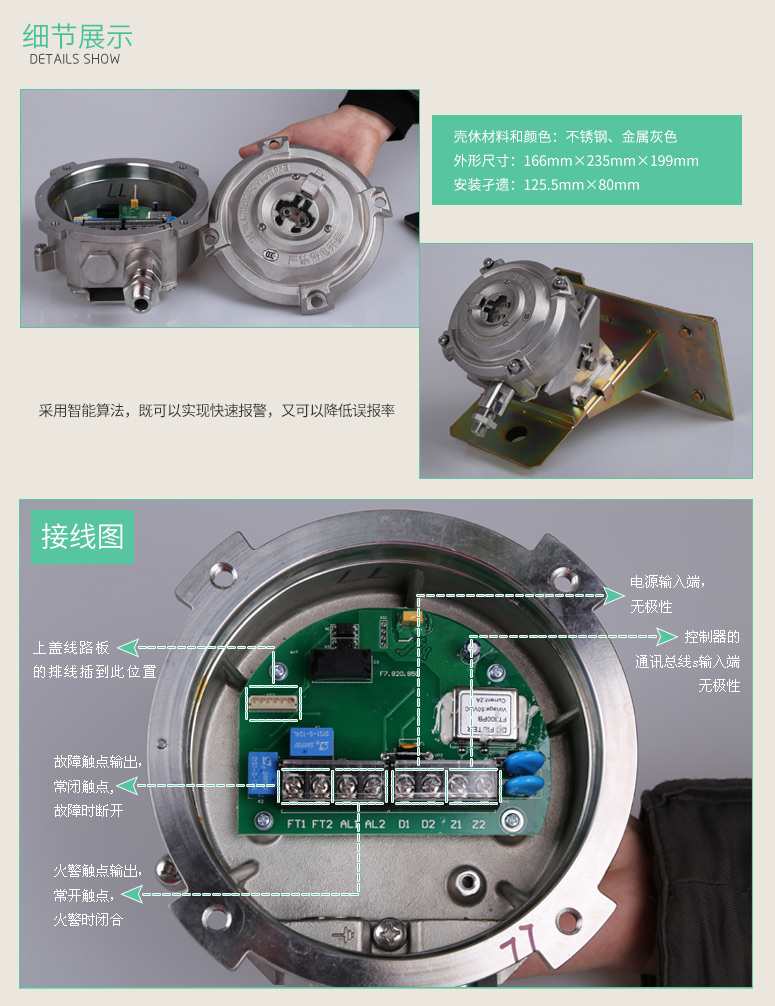

接線示意圖
