技術專區丨火災報警控制器（聯動型）接線圖

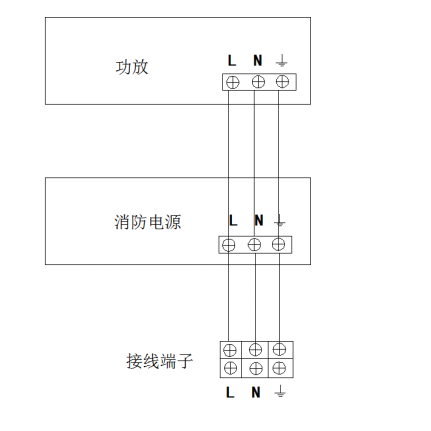

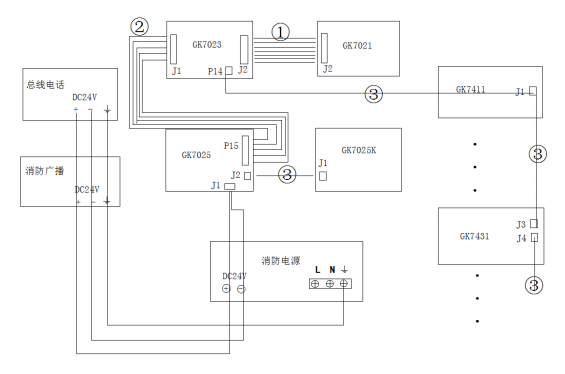

圖1 220V電源線接線圖
圖2 24V電源線接線圖
1、標號①②為40pin 扁平電纜線
2、標號③的線規格為線徑0.75（壁掛）、1.0（琴臺/立柜）的紅黑雙絞線，端子間距為7.62

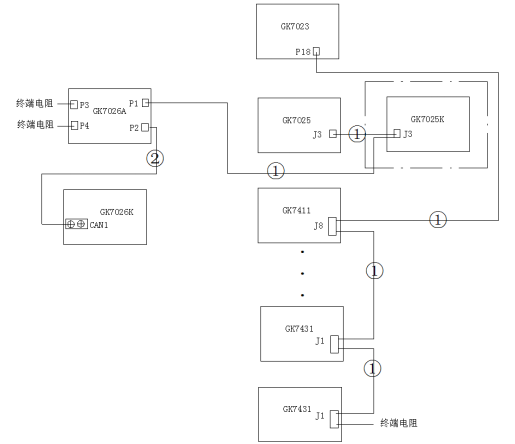

圖3 立柜/琴臺CAN總線接線圖
1、標號①的線規格為線徑1.0的藍白線，兩頭的端子間距5.08
2、標號②的線規格為線徑1.0的藍白線，一頭的端子間距5.08
3、虛線框中的板子（GK7025K）為選配部分

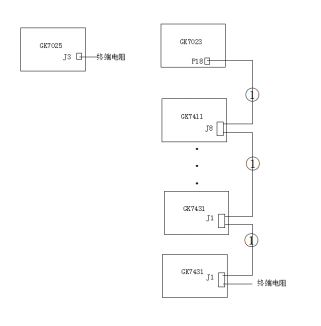

圖4 壁掛CAN總線接線圖
1、標號①的線規格為線徑0.75的藍白線，兩頭的端子間距5.08

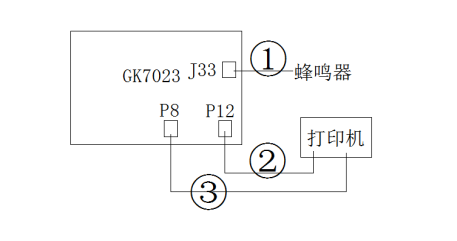

圖5 打印機及蜂鳴器接線說明

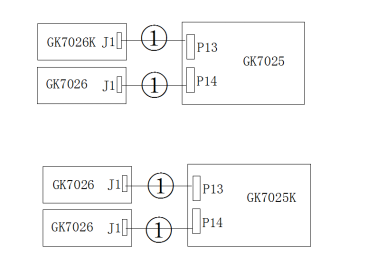

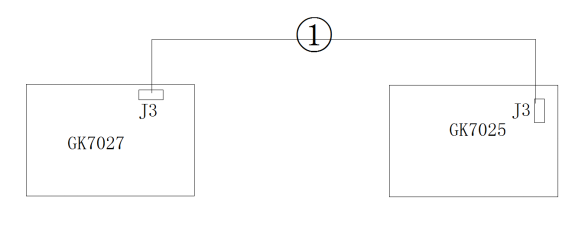

圖6 回路卡母板與接口板接線說明
1、 標號①的物料號為10004122

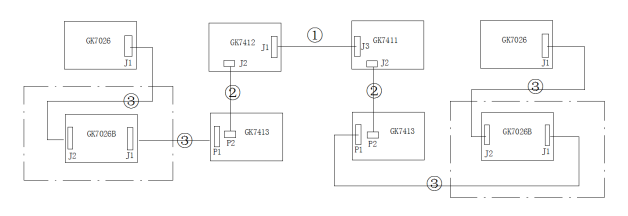

圖7 聯動盤接線圖
1、 標號①為20pin扁平電纜線
2、 標號②為16pin扁平電纜線
3、標號③的物料號 10004122,10004125,10004126 ,10004765根據實際情況選擇
4、 虛線框中的板子（GK7026B）在壁掛中不存在

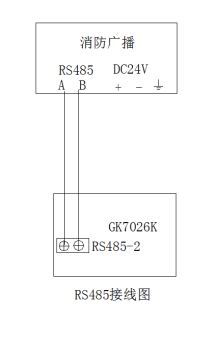

圖8 RS485接線說明
圖9 備電及電源信號線接收說明
1、 標號①的物料號為10004127（立柜/琴臺） 10004124（壁掛）
2、 標號②的物料號為10004119
圖10 USB延長線接線說明
1、標號①的物料號為10004130
圖11 音頻線接線圖

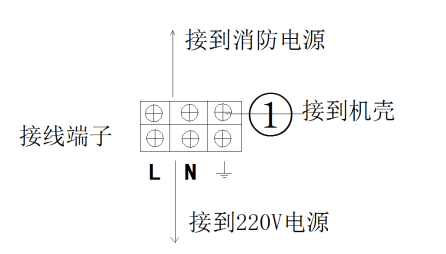

圖12 接線端子與機殼連接
1、標號①的物料號為10003297
圖13 GK7021接地圖
1、標號①的物料號為10003297
2、接地線的一端接GK7023的右上角的螺釘，一端接GK7021的左上角的螺釘
圖14 壁掛機箱與門接線圖
1、標號①的物料號為10004148
