海灣GST-ZF-101Z火災顯示盤結構接線安裝與布線

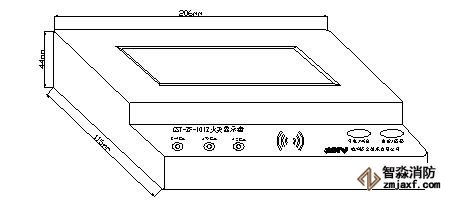

GST-ZF-101Z火災顯示盤的外形示意圖如圖所示：

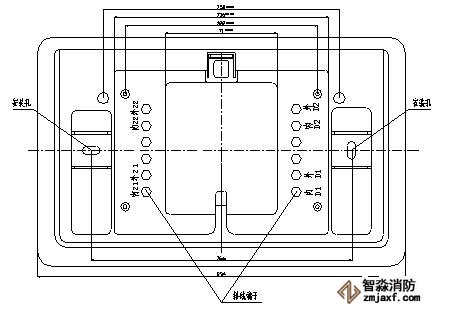

火災顯示盤分底座及顯示盤兩部分，采用壁掛式安裝，外接線路可直接與火災顯示盤的底座連接，火災顯示盤安裝底座示意圖如圖：

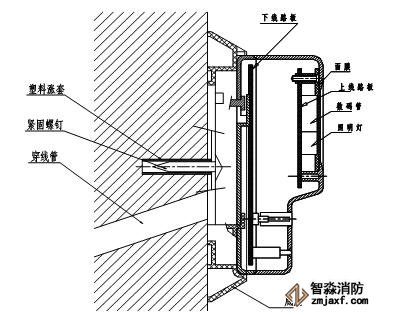

火災顯示盤安裝示意圖如圖：
火災顯示盤接線端子示意圖如圖：
其中:
Z1、Z2：與火災報警控制器連接的通訊總線，不分極性；
D1、D2：電源供電線，不分極性。
