海灣消防模塊接線大全
文章來源：www.vr134.com作者：海灣消防公司人氣：1804日期：2019-05-02 17:44:42
海灣有11個左右的消防模塊，對外接線端子圖相對存在差異性，不用搞不清思緒，本文將海灣常用消防模塊接線圖(包括：輸入模塊、輸出模塊、輸入輸出模塊、切換模塊等)進行統一整理，讓你一次看個夠。
一、GST-LD-8319輸入模塊

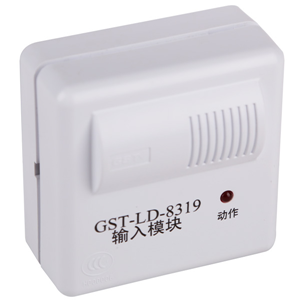

點擊圖片進入GST-LD-8319輸入模塊產品詳細頁
對外接線端子圖如圖1：
圖1 GST-LD-8319對外接線端子圖
圖中端子說明如下：
Z1、Z2：接控制器二總線，無極性
D1、D2：接直流24V，無極性
O-、O+：輸出，有極性

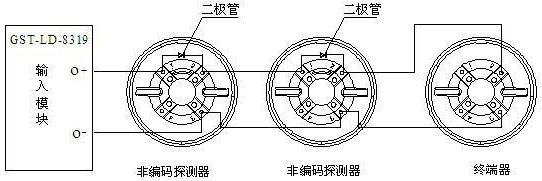

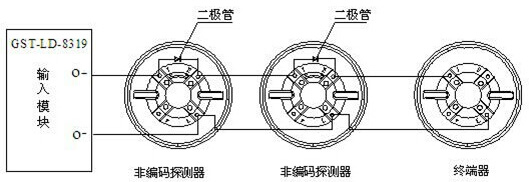

GST-LD-8319輸入模塊與非編碼探測器串聯連接時，探測器的底座上應接二極管1N5819，且輸出回路終端必須接GST-LD-8320或GST-LD-8320A終端器，終端器可當探測器底座使用，即在此終端器上可安裝非編碼探測器，其系統構成圖如圖2：
圖2 系統構成圖
當終端器不作為探測器底座使用時，應加裝上蓋，系統構成圖如圖3：
圖3 系統構成圖
二、GST-LD-8300輸入模塊
點擊圖片進入GST-LD-8300輸入模塊產品詳情頁

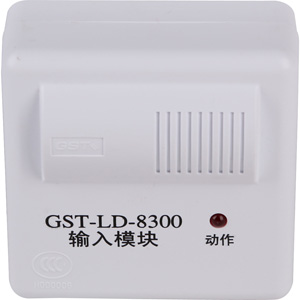

本模塊的外形及結構與GST-LD-8319輸入模塊相同，安裝方法也相同，其對外端子示意如圖4
圖4 GST-LD-8300輸入模塊對外端子示意圖
其中：
Z1、Z2：與控制器信號二總線連接的端子
I、G：與設備的無源常開觸點（設備動作閉合報警型）連接；也可通過電子編碼器設置為常閉輸入

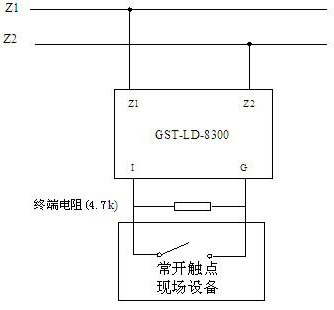

模塊與具有常開無源觸點的現場設備連接方法如圖5所示。模塊輸入設定參數設為常開檢線。
圖5 模塊與具有常開無源觸點的現場設備連接方法

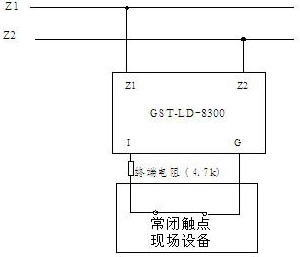

模塊與具有常閉無源觸點的現場設備連接方法如圖6所示，模塊輸入設定參數設為常閉檢線。
圖6 模塊與具有常閉無源觸點的現場設備連接方法
三、GST-LD-8301輸入輸出模塊
GST-LD-8301模塊的外形尺寸及結構與GST-LD-8319輸入模塊相同，安裝方法也相同，其對外端子示意圖如圖7：
圖7 GST-LD-8319輸入模塊對外端子示意圖
其中：
Z1、Z2：接火災報警控制器信號二總線，無極性
D1、D2：DC24V電源輸入端子，無極性
G、NG、V+、NO：DC24V有源輸出輔助端子，出廠默認為有源輸出：G和NG短接、V+和NO短接當需無源常開輸出：應將G、NG、V+、NO之間的短路片斷開。
I、G：與被控制設備無源常開觸點連接，用于實現設備動作回答確認（也可通過電子編碼器設為常閉輸入或自回答）
COM、S-：有源輸出端子，啟動后輸出DC24V，COM為正極、S-為負極
COM、NO：無源常開輸出端子
模塊輸入端如果設置為“常開檢線”狀態輸入，模塊輸入線末端（遠離模塊端）必須并聯一個4.7kΩ的終端電阻；模塊輸入端如果設置為“常閉檢 線”狀態輸入模塊輸入線末端（遠離模塊端）必須串聯一個4.7kΩ的終端電阻。模塊為有源輸出時,G和NG、V+、NO應該短接，COM、S-有源輸出端 應并聯一個4.7kΩ的終端電阻，并串聯一個IN4007二極管。
a.模塊通過有源輸出直接驅動一臺排煙口或防火閥等（電動脫扣式）設備的接線示意圖如圖8(無源常開檢線輸入)、圖9所示（無源常閉檢線輸入)：
圖8 GST-LD-8301模塊接線示意圖
圖9 無源常閉檢線輸入
b.模塊無源輸出觸點控制設備的接線示意圖如圖10(無源常開檢線輸入)、圖11所示(無源常閉檢線輸入)：
圖10 模塊無源輸出觸點控制設備的接線示意圖
圖11 無源常閉檢線輸入
四、GST-LD-8303輸入輸出模塊

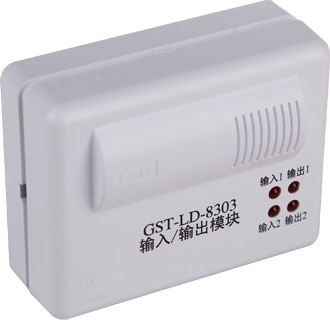

點擊圖片進入GST-LD-8303輸入輸出模塊產品詳情頁
模塊的安裝方法與GST-LD-8319輸入模塊相同，其對外端子示意圖如圖12：
圖12 GST-LD-8303輸入模塊對外端子示意圖
其中：
Z1、Z2：接火災報警控制器信號二總線，無極性
D1、D2：DC24V電源輸入端子，無極性
I1、G：第一路無源輸入端（可通過電子編碼器設為常開檢線、常閉檢線、自回答方式）
I2、G：第二路無源輸入端（可通過電子編碼器設為常開檢線、常閉檢線、自回答方式）
S1+、S1-：第一路有源輸出端子
S2+、S2-：第二路有源輸出端子
模塊輸入端如果設置為“常開檢線”狀態輸入，模塊輸入線末端（遠離模塊端）必須并聯一個4.7kΩ的終端電阻；模塊輸入端如果設置為“常閉檢 線”狀態輸入模塊輸入線末端（遠離模塊端）必須串聯一個4.7kΩ的終端電阻。模塊為有源輸出時,有源輸出端應并聯一個4.7kΩ的終端電阻，并串聯一個 IN4007二極管。

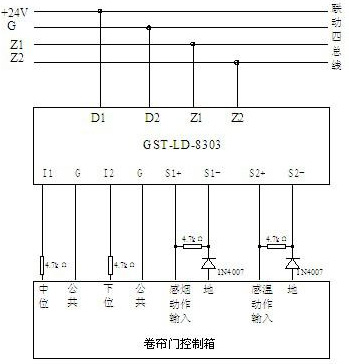

a.模塊與防火卷簾門電氣控制箱（標準型）接線示意圖如圖13(無源常開檢線輸入)、圖14所示(無源常閉檢線輸入)：

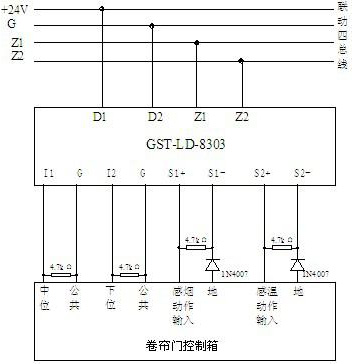

圖13 GST-LD-8303模塊與防火卷簾門電氣控制箱（標準型）接線示意圖
圖13
圖14 無源常閉檢線輸入接線示意圖

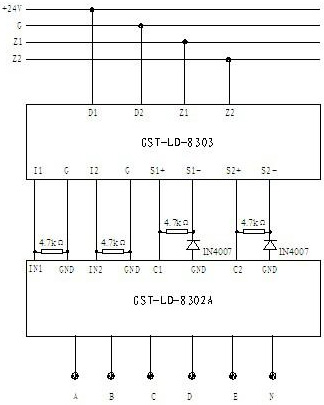

b.GST-LD-8303型模塊與GST-LD-8302A型模塊組合連接的方法如圖15所示：
圖15 GST-LD-8303型模塊與GST-LD-8302A型模塊組合連接的方法
五、GST-LD-8302切換模塊

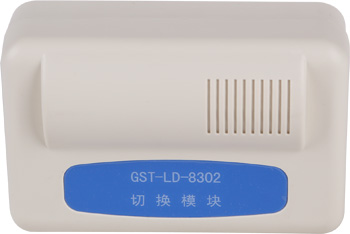

點擊圖片進入GST-LD-8302切換模塊產品詳情頁
切換對外端子示意圖如圖16：
圖16 GST-LD-8302切換模塊對外端子示意圖
其中：
NC、COM、NO：常閉、常開控制觸點輸出端子
O、G：有源DC24V控制信號輸入端子，輸入無極性

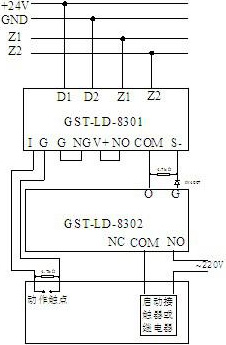

驅動交流型設備的方法如圖17所示：
圖17 驅動交流型設備的方法
六、GST-LD-8313隔離器

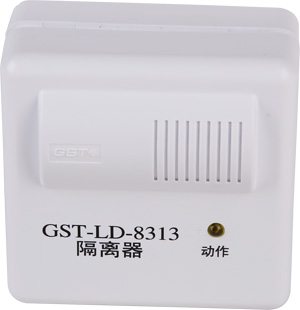

點擊圖片直接進入GST-LD-8313隔離器產品詳情頁
隔離器的外形尺寸及結構與GST-LD-8319輸入模塊相同，安裝方法也相同，一般安裝在總線的分支處，可直接串聯在總線上，其端子示意圖如圖18：
圖18 GST-LD-8319輸入模塊端子示意圖
其中:
Z1、Z2：無極性信號二總線輸入端子
ZO1、ZO2：無極性信號二總線輸出端子，動作電流為100mA
七、GST-LD-8321中繼模塊

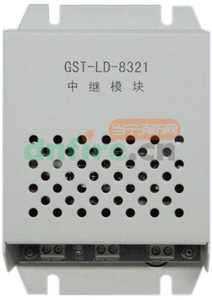

點擊圖片進入GST-LD-8321中繼模塊產品詳情頁
對外接線端子圖如圖19：
圖19 GST-LD-8321中繼模塊對外接線端子圖
其中：
24VIN：DC24V電源無極性輸入端子，電源與中繼器的輸出總線共地。
Z1IN、Z2IN：無極性信號二總線輸入端子，與控制器無極性信號二總線輸出連接，距離應小于1000m。
Z1O、Z2O：隔離無極性兩總線輸出端子，總線最大長度應小于1000m。

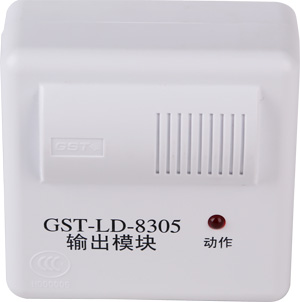

八、GST-LD-8305輸出模塊
點擊圖片進入GST-LD-8305輸出模塊產品詳情頁
GST-LD-8305型模塊的外形尺寸及結構與GST-LD-8319輸入模塊相同，安裝方法也相同，其對外端子示意圖如圖20：
圖20 GST-LD-8305輸出模塊對外端子示意圖
其中：
Z1、Z2：接火災報警控制器信號二總線，無極性
D1、D2：DC24V電源輸入端子，無極性
ZC1、ZC2：正常廣播線輸入端子
XF1、XF2：消防廣播線輸入端子
SP1、SP2：與放音設備連接的輸出端子

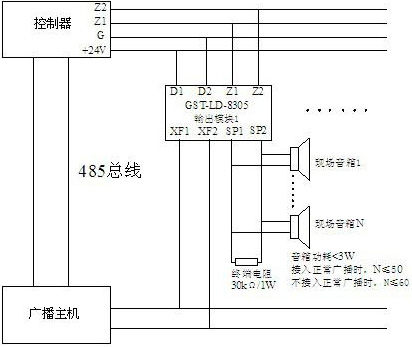

系統接線圖如圖21所示。
圖21 系統接線圖
