消防應急廣播系統安裝調試說明
一、消防應急廣播系統介紹
火災等災害事件時，指揮疏散建筑內的人員。系統可實現自動進入應急廣播狀態。可將錄制應急語音或話筒清晰、準確的向相應區域廣播。
目前消防應急廣播系統有兩種配置形式：
1.消防廣播主機
2.CD播放盤+功率放大器（HY273X）
接下來，為大家分別進行講解
（1）、GB9242消防廣播主機
1.GB9242系列消防廣播主機是火災或者意外事故現場進行應急廣播的主要設備，通過它可向現場人員通報事故情況，并有效指揮或引導現場人員疏散；非事故請情況下也可通過外部輸入音源信號進行背景音樂播放。
2.GB9242系列廣播主機內置有一路消防應急音源和兩路外部輔助輸入（線路Ⅰ和線路Ⅱ),可通過面板隨意切換，廣播音源也可通過外部電平觸發信號強制切換至應急廣播狀態，信號撤銷后恢復至切換前狀態。
3.輸出功率分別為150W，300W，500W三個系列。
消防廣播主機外形及接線端子圖

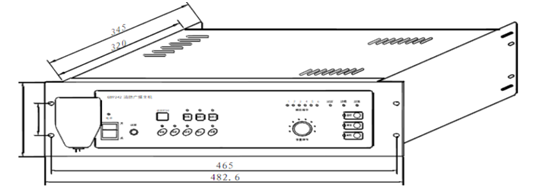

外形及尺寸

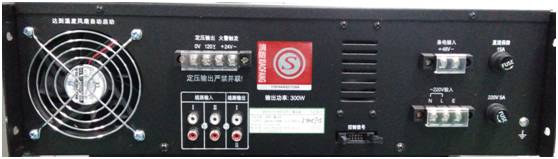

接線端子圖及說明
消防廣播主機接線說明
①電源線徑選用要求: 150W：交流電源線1mm２,直流電源線1.5mm２；300W:交流電源線1mm２，直流電源線1.5mm２；500W:交流電源線1.5mm２,直流電源線2.5mm２
②輸入線連接：線路輸入的“L（左聲道）”和“R（右聲道）”內部已經直接并聯（線路輸入Ⅰ和Ⅱ中2個輸入孔上面的輸入孔為“L”其他為“R”)，所以當需要將外部音源同時輸入多臺主機時，可將音源先輸入至任意一臺主機的“L”，然后將這臺主機的“R”引至其他主機“L”，其他主機音源輸入同理。
③火警觸發信號連接：將控制設備給出的24V電平信號接至“火警觸發”端子,注意正負極性，一般此信號由報警控制器直接控制或者使用6043模塊控制，使用6043模塊即可把廣播主機以一個點位形式編碼到主機程序中。
④輸出線連接：
·線路輸出端子用于擴展功率放大器或者將音頻信號轉接至其它音頻設備，當現場不能滿足現場應用需要時可通過接口擴展功放，此時連接線必需采取優質屏蔽線。
.定壓輸出端子為功率放大器輸出，連線宜采用1mm２以上RVS雙絞銅芯線，距離較長可增加線徑。
消防廣播主機安裝調式
◆調試前應按照接線說明正確連線，注意電源正負極，使用優質銅芯導線且本機外殼應可靠接地并遠離干擾源，不然容易引入干擾噪音。
◆開機，電源指示燈（綠色）被點亮。
◆在未確定線路無故障前，請不要輕易將外部線路接入主機。接線前請使用萬用表或其它測量設備檢 查線路與機殼之間的絕緣電阻（具體參考值上面已經給出）以及線路直接是否有短路現象，否則短路情況系開機，容易造成燒機。
◆當線路調試完畢后，應對火警觸發后音量進行預置(后文給出）。
◆更換保險絲應選用同規格的保險，且要旋緊保險絲防止接觸不良。
◆功放輸出端子嚴禁任何形式并聯使用。
常見問題處理
①開機沒反應 ：查看交流保險絲，主備電是否接好，檢查主備電電壓極性，測量絕緣電阻（詳細標準參上面主要技術指標)是否達標，判斷是否由施工方錯誤接線或者過高接入電壓過高導致。
②開機前置部分工作正常，但輸出音量無輸出：查看直流保險絲是否熔斷以及音源是否接好。
③過溫故障：減小輸出功率或者待機溫度下降后使用。
④過壓故障：設當減小輸出幅度，調整音量按鈕。
⑤過載或者短路故障：檢查定壓輸出線路，減小負載。定壓輸出嚴禁并聯。

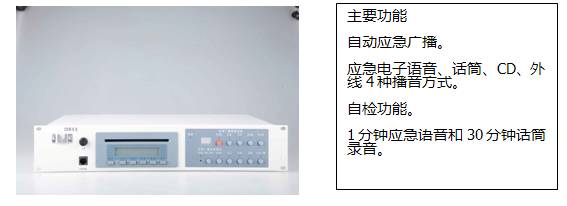

（2）、 CD播放盤
|
端子 |
說明 |
|
A.音頻輸出 |
音頻輸出連接到功率放大器的音頻輸入 |
|
B.外線 |
可用來外接其他音源設備 |
|
C.內部控制線 |
實現應急廣播系統的自檢 |
|
D.C線 |
用于接收聯動啟動信號 |
|
E.遙控輸出 |
控制功放的啟動與輸出 |
|
F.24V |
CD的工作電源 |

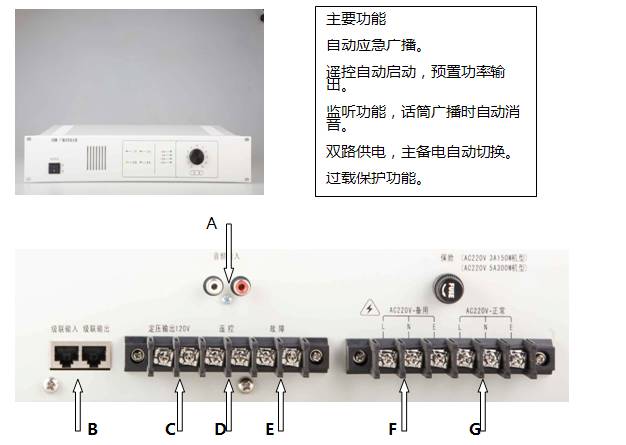

(3)、廣播功率放大器
|
端子 |
說明 |
|
A.音頻輸入 |
接收音源提供的音頻信號 |
|
B.級聯輸入/輸出 |
用于連接內部控制和連接其他級聯設備 |
|
C.定壓輸出120V |
功率輸出到廣播區控或揚聲器 |
|
D.遙控 |
用于接收CD或MP3的聯動啟動信號 |
|
E.故障 |
功放的故障輸出 |
|
F.AC220V備用 |
功放備用電源 |
|
G.AC220V |
功放主電源 |
注意事項：
1.功率放大器的輸出為交流定壓120V不能串聯或并聯。
2.最大傳輸距離最遠不超過1500米，如超出應在設計時考慮，增加布線直徑，建議采用RVS2*2.5mm以上的線纜。且最遠距離不超過2000米。
3.廣播線應單獨敷設穿入金屬管、阻燃硬質塑料管或封閉式線槽中，嚴禁與其它傳輸系統線路或消防系統中的信號線、電源線、電話線、啟泵回答線、直啟線等穿入同一管中敷設。
接頭的處理：
1.所有的連線接頭都應焊接，并用絕緣套管密封，防止短路和漏電。
2.設備接線全部完成檢查無誤后，方可接通電源。
3.所有設備機殼需全部處于相通狀態。線路對地應絕緣。
4.線路間無任何電流、電壓。
5.廣播輸出線路間電阻不小于20歐姆
CD播放盤常見問題處理
|
序號 |
故障現象 |
原因 |
解決辦法 |
|
1 |
電源指示燈不亮 |
電源連線 |
檢查電源連接線 |
|
保險熔斷 |
更換相同規格保險絲 |
||
|
2 |
無監聽聲音 |
監聽旋鈕 |
順時針增大監聽音量旋鈕 |
|
喇叭 |
喇叭損壞，更換新的喇叭 |
||
|
播音方式 |
在話筒播音方式下，本機無監聽輸出 |
||
|
3 |
無法插入CD盤 |
不在CD播音方式下 |
播音方式轉為CD播音方式 |
|
CD盤未取出 |
取出CD盤，重新插入 |
CD播放盤常見問題處理
|
序號 |
故障現象 |
原因 |
解決辦法 |
|
1 |
電源指示燈不亮 |
電源連線 |
檢查電源連接線 |
|
保險熔斷 |
更換相同規格保險絲 |
||
|
2 |
無監聽聲音 |
監聽旋鈕 |
順時針增大監聽音量 |
|
喇叭 |
喇叭損壞，更換新的喇叭 |
||
|
播音方式 |
在話筒播音方式下，本機無監聽輸出 |
||
|
設備故障燈亮 |
檢查音頻輸出外線是否短路 |
||
|
音源設備是否開啟 |
開啟音源設備，并選擇正確的播音方式 |
||
|
3 |
音頻輸出無信號 |
音頻輸出線 |
檢查音頻輸出接線是否牢固 |
|
是否接入廣播 分配盤 |
開啟分配盤并選擇相應分區 |
||
|
外部揚聲器 |
外部揚聲器是否連接或損壞 |
以上內容是智淼君安（江蘇）消防工程技術有限公司所創，剽竊一律刪除。http://www.vr134.com/
海灣安全技術有限公司主營：海灣消防報警系統銷售報價,消防工程改造，氣體滅火、電氣火災安裝,售后安裝維修,檢測,調試,海灣消防網址：http://www.vr134.com/；海灣服務熱線：18910580194
相關資訊
- 海灣新一代無線火災報警系統|突破布線限制，讓消防覆蓋更多場景
- 海灣火災探測器出現多個設備重碼怎么辦
- 消防企業如何掙脫隱性收益的枷鎖
- 防火窗如何實現火災時自行關閉的功能？
- 海灣5000主機點位故障解決方案
- 防火卷簾兩側的專用感溫火災探測器，跨越防火分區是否需設短路隔離器？
- 海灣消防總線設備注冊總數與實際設備數量不符合——原因、影響及對策研究
- 護航數字基建 | 海灣半導體與數據中心消防解決方案
- 新規深度解讀｜GB 46034-2025公眾聚集場所消防安全檢查規則
- 氣體滅火控制器主電源連接不符合消防電源要求
推薦文章
- 海灣消防主機熱敏打印機故障解決辦法
- 海灣消防設備短路或接地故障導致控制器損壞之分析與防范
- 海灣消防通訊總線故障怎么解決
- 防火卷簾兩側的專用感溫火災探測器，跨越防火分區是否需設短路隔離器？
- 新規發布:學生宿舍必須安裝火災自動報警系統或具有聯網功能的獨立式火災探測器！
- 氣體探測器如何與防爆風機聯動？
- 關于“海灣消防放氣勿入指示燈故障，不能聯動閃亮”問題的分析與改進建議
- 室內消火栓動壓不達標該咋辦？
- 【圖解】海灣主機故障現象集合及維修處理經驗分享
- 海灣吸氣式感煙探測器使用場景

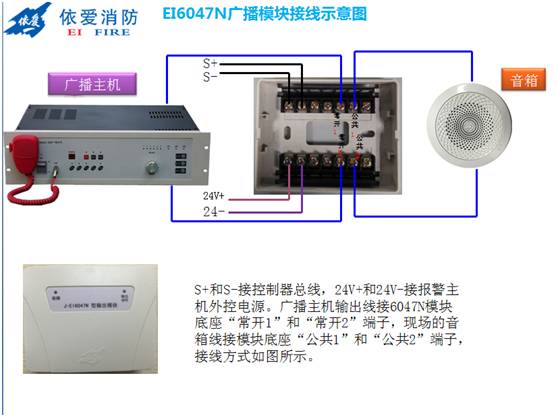

接線示意圖
