風管、水管防火封堵技術要求及詳細做法

文章來源：www.vr134.com作者：海灣消防公司人氣：7067日期：2020-05-29 14:38:46

本文主要介紹建筑工程中供暖、通風與空調系統的水管、風管穿越建筑防火分隔構件處貫穿孔口的防火封堵。

一、技術要求

1.建筑防火封堵材料應根據封堵部位的類型、縫隙或開口大小以及耐火性能要求等確定

2.下列煙氣嚴密性要求較高的建筑或場所的防火封堵部位，應采用防煙效果良好的防火封堵組件：

1）旅館建筑、醫療建筑、用于兒童活動的、用于老年人活動以及其他人員密集或行為能力受限的；

2）電信建筑以及設置精密電子設備的

3.常用于貫穿孔口的防火封堵材料

1）對于環形間隙較小的貫穿孔口，通常指間隙在15~ 50mm的，宜選用柔性有機堵料、防火密封膠、泡沫封堵材料、阻火包帶和阻火圈等及其組合

2）對于環形間隙較大的貫穿孔口，一般指間隙大于50mm的，宜選用無機堵料、阻火包、阻火模塊、防火封堵板材、阻火包帶和阻火圈等及其組合。

4.環形間隙通常宜采用不燃材料礦棉作為背襯材料填塞并覆蓋有機防火封堵材料的做法。

作為背襯材料的礦棉，其容重不應低于80kg／m3，熔點不應小于1000 ℃，并應在填塞前將自然狀態的礦棉預先壓縮不小于30％后再擠入相應的封堵位置。

5.不同防火封堵材料的填塞深度、長度等要求，見《建筑防火封堵應用技術標準》GB/T51410-2020的規定。

6.阻火圈的燃燒性能、理化性能和耐火性能應符合現行行業標準《塑料管道阻火圈》GA 304的規定。

二、貫穿孔口封堵設計

對于鋼管、銅管等熔點不小于1000 ℃的金屬管道貫穿防火隔墻、樓板和防火堵時，其貫穿孔口的防火封堵應符合下列規定：

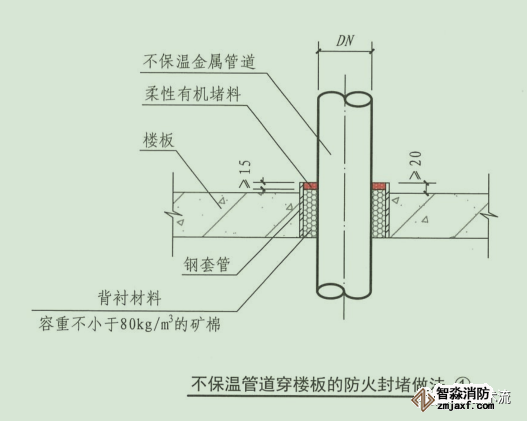

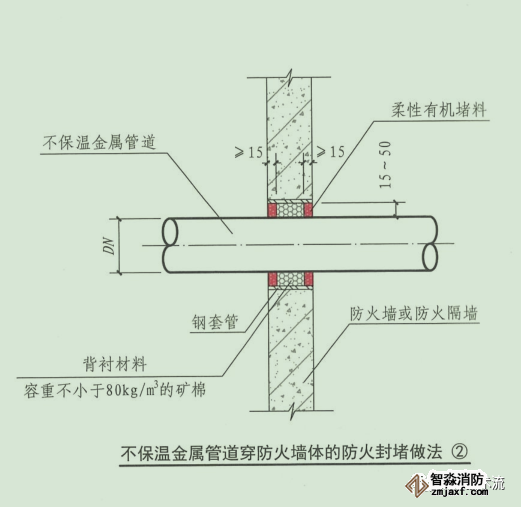

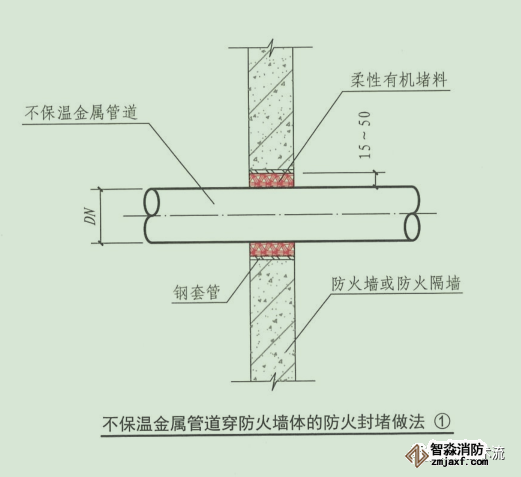

1)當管道外未包覆絕熱層時：

環形間隙應采用無機或有機防火封堵材料封堵；或采用礦棉等背襯材料填塞并覆蓋有機防火封堵材料；或采用防火封堵板材封堵，管道與防火封堵板材之間的縫隙填塞有機防火封堵材料
貫穿部位附近存在可燃物時，被貫穿體兩側長度各不小于1m范圍內的管道應采取防火隔熱措施．

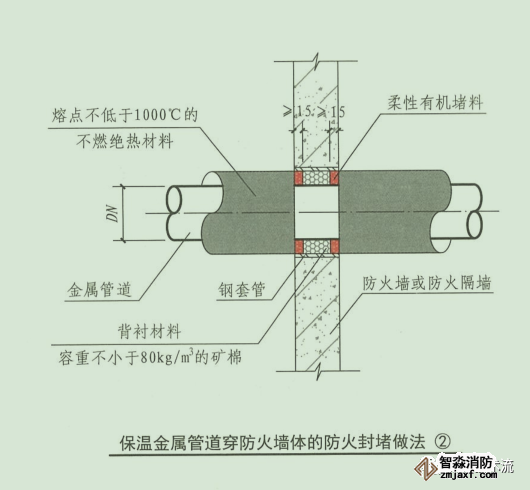

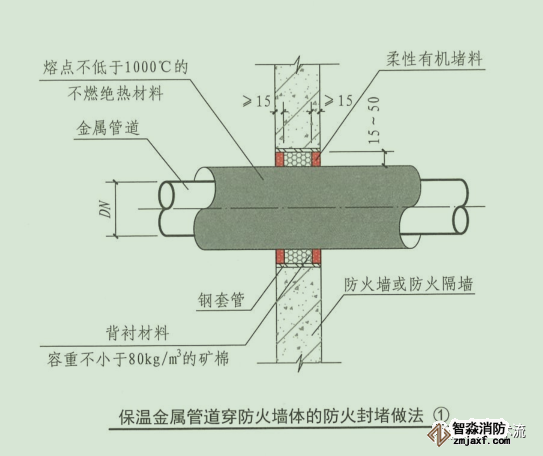

2）對于管道外有絕熱層的：

當絕熱層為熔點不小于1000 ℃的不燃材料或貫穿部位未采取絕熱措施時，其防火封堵應符合上述本條第1款的規定；
當不符合本款第1項的規定時，環形間隙應采用礦棉等背襯材料填塞并覆蓋膨脹性的防火封堵材料；或采用防火封堵板材封堵，管道與防火封堵板材之間的縫隙填塞膨脹性的防火封堵材料．在豎向貫穿部位的下側或水平貫穿部位兩側的管道上，還應設置阻火圈或阻火包帶。

2.熔點小于1000℃的鋁或鋁合金等金屬管道貫穿防火隔墻、樓板和防火墻時，其貫穿孔口的防火封堵應符合下列規定：

1）當為單根管道貫穿時，環形間隙應采用礦棉等背襯材料填防火封堵材料．并覆蓋膨脹性的防火封堵材料；對于公稱尺寸大于50mm的管道，在豎向貫穿部位的下側或水平貫穿部位兩側的管道還應設阻火圈或阻火包帶。

2）當為多根管道貫穿時，應符合本條第1款的規定；或采用防火封堵板材封堵，管道與防火封堵板材之間的縫隙填塞膨脹性的防火封堵材料，每根管道均應設阻火圈或阻火包帶。

3）當無絕熱層管道貫穿部位附近存在可燃物時，被貫穿體兩側長度各不小于 1m范圍內的管道還應采取防火隔熱措施。

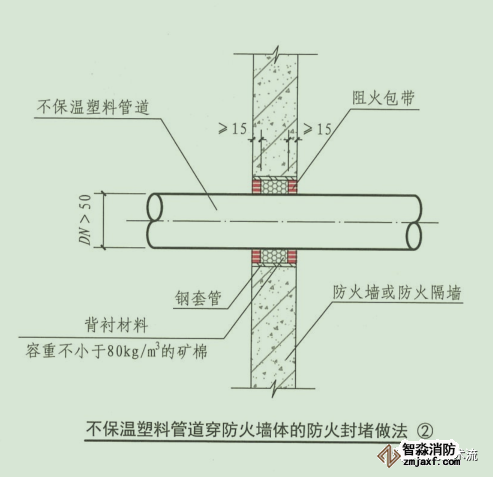

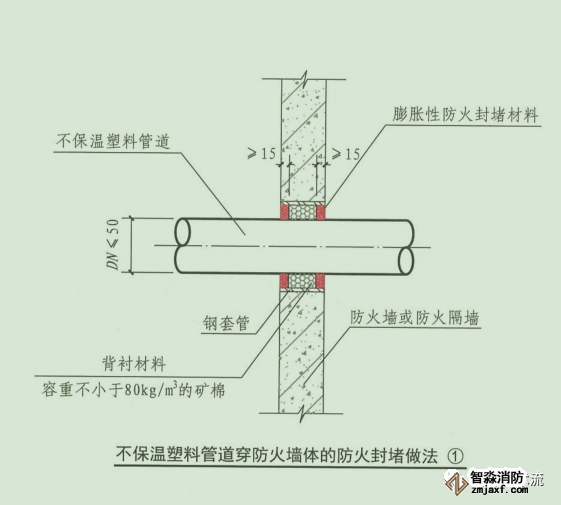

3.塑料管道貫穿防火隔墻、樓板和防火墻時，貫穿孔口的環形間隙應采用礦棉等背襯材料填塞并覆蓋膨脹性的防火封堵材料；或采用防火封堵板材封堵，管道與防火封堵板材之間的縫隙填塞膨脹性的防火封堵材料．對于公稱尺寸大于 50mm的管道，還應在豎向貫穿部位的下側或水平貫穿部位兩側的管道上設置阻火圈或阻火包帶。

4.耐火風管貫穿部位的環形間隙宜采用彈性防火封堵材料封堵；或采用礦棉等背襯材料填塞并覆蓋彈性防火封堵材料；或采用防火封堵板材封堵，風管與防火封堵板材之間的縫隙填塞彈性防火封堵材料。

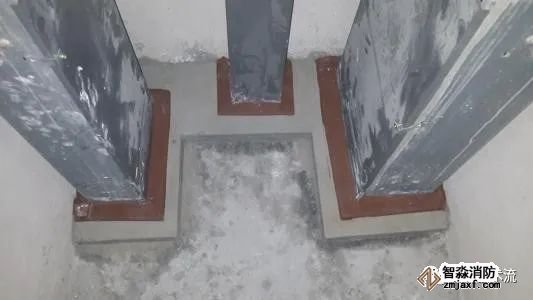

5.管道井、管溝、管窿防火分隔處的封堵應采用礦棉等背襯材料填塞并覆蓋有機防火封堵材料；或采用防火封堵板材封堵，管道與防火封堵板材之間的縫隙填塞有機防火封堵材料。

6.多種不同貫穿物混合穿越被貫穿體時，其防火封堵應分別符合《建筑防火封堵應用技術標準》GB/T 51410-2020 相應類型貫穿孔口的有關防火封堵要求。

圖示參考
