海灣火災顯示盤,樓層顯示器GST-ZF-101Z_接線安裝圖
文章來源：www.vr134.com作者：海灣消防公司人氣：3272日期：2020-08-15 04:01:05
海灣火災顯示盤,樓層顯示器GST-ZF-101Z_接線安裝圖
一、外觀與配置
型號：GST-ZF-101Z
功耗：靜態功耗≤0.36W，最大功耗≤1.68W
顯示區域：全部火警+用戶設定+相鄰樓層
標準二級漢字庫：/
顯示容量：可跨回路顯示，120條火警信息
顯示方式：數字信息
通訊方式：消防二總線，無極性
消音功能：現場+遠程
二、GST-ZF-101Z總線型火災顯示盤的安裝與布線
安裝方式：壁掛式安裝
接地線：不需要
線制：四線制，2線無極性電源總線，+2線無極性消防信號總線。

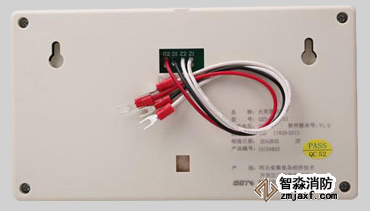

GST-ZF-101Z火災顯示盤接端子圖
電源線/通訊線防接錯功能：有
