海灣防爆點型可燃?xì)怏w探測器GST-BF003M_接線安裝圖
海灣防爆點型可燃?xì)怏w探測器GST-BF003M_接線安裝圖
一，結構特征、安裝與布線
GST-BF003M型點型可燃?xì)怏w探測器外形示意圖如圖1- 64所示，接線端子示意圖如圖1- 65所示。

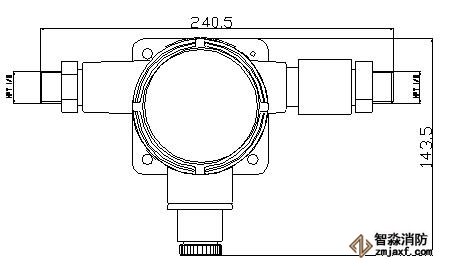

海灣GST-BF003M防爆點型可燃?xì)怏w探測器外形尺寸圖
海灣GST-BF003M防爆點型可燃?xì)怏w探測器接線端子圖
其中:
Z1、Z2：接可燃?xì)怏w報警控制器信號二總線，無極性
D1、D2：DC24V電源輸入端子，無極性
：探測器機殼保護地端子，可接屏蔽電纜屏蔽層
布線及安裝要求:
GST-BF003M型點型可燃?xì)怏w探測器安裝方式有兩種，一種是安裝到鋼管上，另一種是安裝到墻上。當被探測氣體比空氣重時，探測器應安裝在低處；反之，則應安裝在高處。在室外安裝時應加裝防雨罩，防止雨水濺濕探測器。
（1） 鋼管安裝
利用安裝附件、兩個φ6彈墊、兩個φ6平墊和兩個M6螺母將探測器安裝到鋼管上，鋼管適用直徑為φ38～φ60，安裝方式見圖1- 66。
（2） 墻上安裝
利用三個M6´60的膨脹螺栓將探測器安裝到墻上，安裝尺寸見圖1- 64。

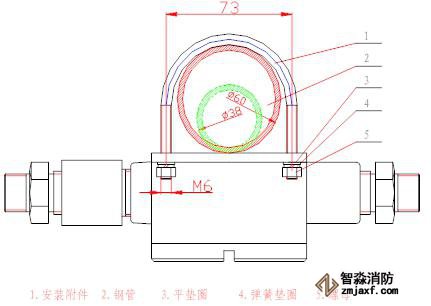

海灣GST-BF003M防爆點型可燃?xì)怏w探測器安裝方式圖
GST-BF003M點型可燃?xì)怏w探測器必須與GST系列可燃?xì)怏w報警控制器相連構成可燃?xì)怏w監測報警系統，連接探測器和GST系列可燃?xì)怏w報警控制器的電纜應使用阻燃銅芯多股導線的電纜，在1區和2區，線芯截面均應不小于1.0mm2，電纜外徑為f8mm～f10mm，所用電纜還應符合使用環境的其他要求，如耐熱、耐腐蝕、防火等，在危險場所，電纜線需用金屬管或塑料管做外防護管。無特殊要求時，可使用RVVP4´1.0，外徑為f10mm的屏蔽電纜。線路走向等都應符合相應爆炸危險環境的要求。電纜線路在爆炸危險環境中嚴禁有中間接頭，在特殊情況下，電纜線必須安設中間接頭時，只允許在2區內采用相應的防爆接線盒（BHD51-3/4B型）加以保護，方可進行中間連接。
確認本探測器是否需要串聯使用，如是串聯使用須雙向接線時，將電纜線按以上方法從探測器另一端接入并按相同方法旋緊各部件；如本探測器不需要串聯雙向接線時，探測器另一接線端必須用防爆堵頭（備附件）旋牢。
二，系統應用

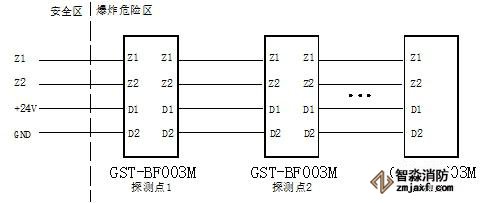

GST-BF003M點型可燃?xì)怏w探測器可以和海灣公司的可燃?xì)怏w報警控制器配接構成可燃?xì)怏w報警監控系統，控制器可以為探測器提供DC24V電源。控制器必須放置在安全區。具體接線方法如圖1- 67所示。
海灣安全技術有限公司主營：海灣消防報警系統銷售報價,消防工程改造，氣體滅火、電氣火災安裝,售后安裝維修,檢測,調試,海灣消防網址：http://www.vr134.com/；海灣服務熱線：18910580194
