海灣GST-LD-8369H環型總線隔離器接線安裝技術
特點
海灣GST-LD-8369H環型總線隔離器，主要用于隔離總線上發生短路的部分，保證總線上的其它設備
正常工作。待故障修復后，總線隔離器可將被隔離出去的部分重新納入系統。并且，使用隔離器便
于確定總線發生短路的位置。
采用 32 位 ARM 微處理器實現信號處理，用數字信號與控制器進行通信，工作穩定可靠，對電磁
干擾有良好的抑制能力；
端口采用電壓檢測，產品性能更可靠。
主要技術指標
（1）工作電壓：總線 24V 允許范圍：16V～28V
（2）工作電流：待機電流≤0.15mA 動作電流≤1.28mA
（3）動作確認燈：黃色
（4）使用環境：
溫度：-10℃～+50℃
相對濕度≤95%，不結露
（5）外殼防護等級：IP30
（6）外形尺寸：
86mm×50mm×31mm （帶底殼）
結構特征、安裝與布線

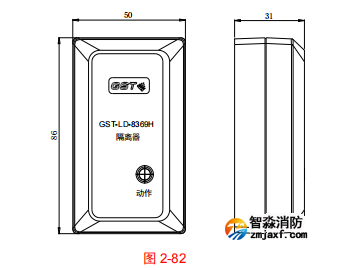

隔離器的外形尺寸及結構如圖 2-82：

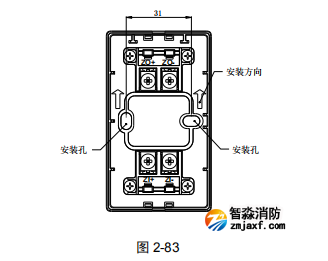

其端子示意圖如錯誤!未找到引用源。83：
其中:
ZI+、ZI-：輸入信號總線, ZI+為正極，ZI-為負極；
ZO+、ZO-：輸出信號總線，ZO+為正極，ZO-為負極；
布線要求：直接與信號二總線連接，無需其它布線?？蛇x用截面積≥1.0mm2的耐火 RVS 雙絞線
應用方法
串入總線，2 個相鄰隔離器之間不能超過 32 個設備。
