海灣GST-LD-8335H手動自動狀態指示燈接線安裝技術
海灣GST-LD-8335H手動自動狀態指示燈接線安裝技術
9.1 海灣GST-LD-8335H手動自動狀態指示燈特點
GST-LD-8335H 手動自動狀態指示燈（以下簡稱指示燈）是氣體滅火系統的配套產品，用來指示
氣體滅火系統在手動狀態和自動狀態之間的轉換。通常安裝在防護區域內的明顯位置，以提醒現場
人員保護區內的實時狀態，本指示燈為編碼型，可與公司氣體滅火控制器（以下簡稱控制器）配套
使用。
9.2 海灣GST-LD-8335H手動自動狀態指示燈主要技術指標
（1） 工作電壓：總線 24V，允許范圍：DC16V～DC28V
（2）工作電流≤6mA
（3）編碼方式：電子編碼方式，編碼范圍可在 1～242 之間任意設定
（4）指示燈：
手動：紅色，控制器處于手動狀態時點亮；
自動：綠色，控制器處于自動狀態時點亮；
（5）線 制：與氣體滅火控制器采用無極性兩線制連接
（6）使用環境：
溫 度：-10℃～+55℃
相對濕度≤95%，不凝露
（7）殼體材料和顏色：阻燃 ABS 乳白色
（8）重量：約 680g
（9）外形尺寸：348mm×159mm×24mm
9.3 海灣GST-LD-8335H手動自動狀態指示燈結構特征、安裝與布線

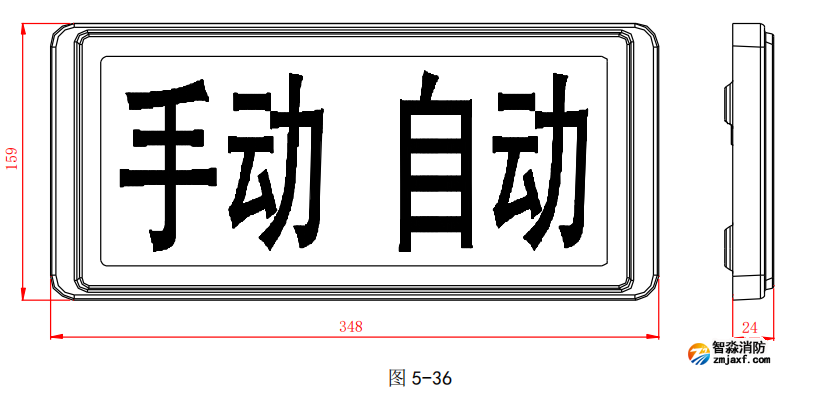

指示燈外形示意圖如圖 5-36 所示（單位：mm）
安裝前應首先檢查警報器外殼是否完好無損，標識是否齊全。

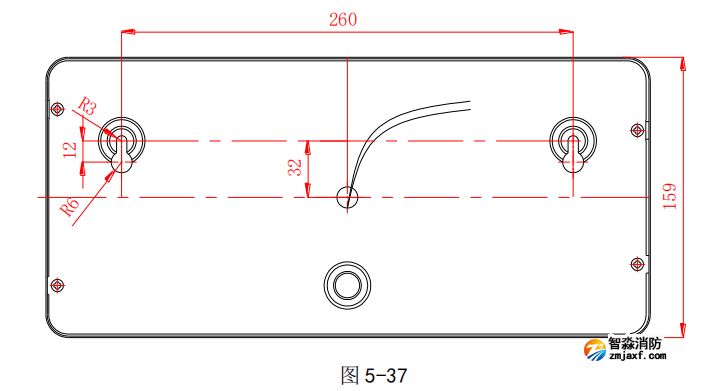

警報器壁掛方式：先安裝兩只 M6×60 膨脹螺栓，安裝孔距為 260mm(參見圖 5-37)，再將警報
器接好線，調節好膨脹螺栓的高度，將警報器緊掛在墻上。
指示燈端子說明。
Z1、Z2：白色電纜線，接控制器兩總線，無極性。
布線要求：Z1、Z2，宜選用截面積≥1.0mm2 的耐火 RVS 雙絞線。
9.4 海灣GST-LD-8335H手動自動狀態指示燈應用方法

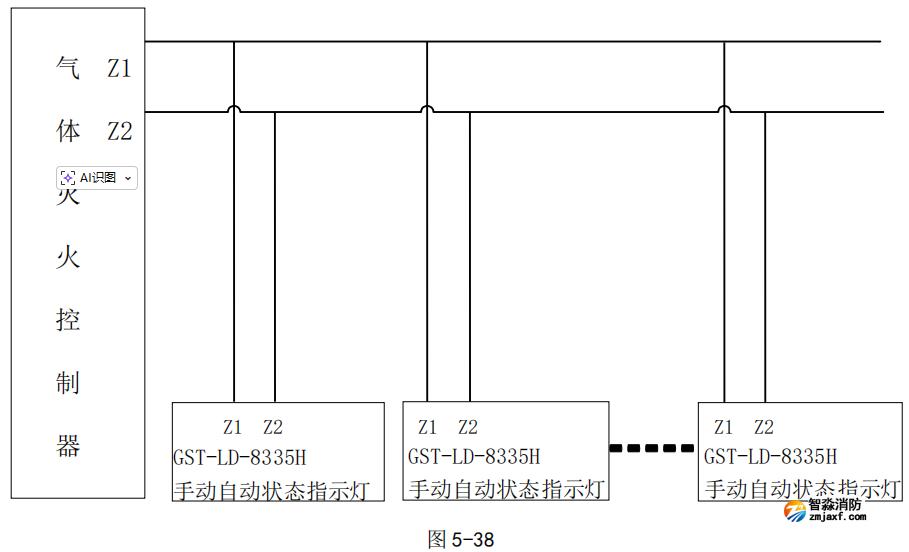

警報器與控制器的總線 DC24V 相連，實現氣體釋放顯示功能。具體連接方法如下圖 5-38。
