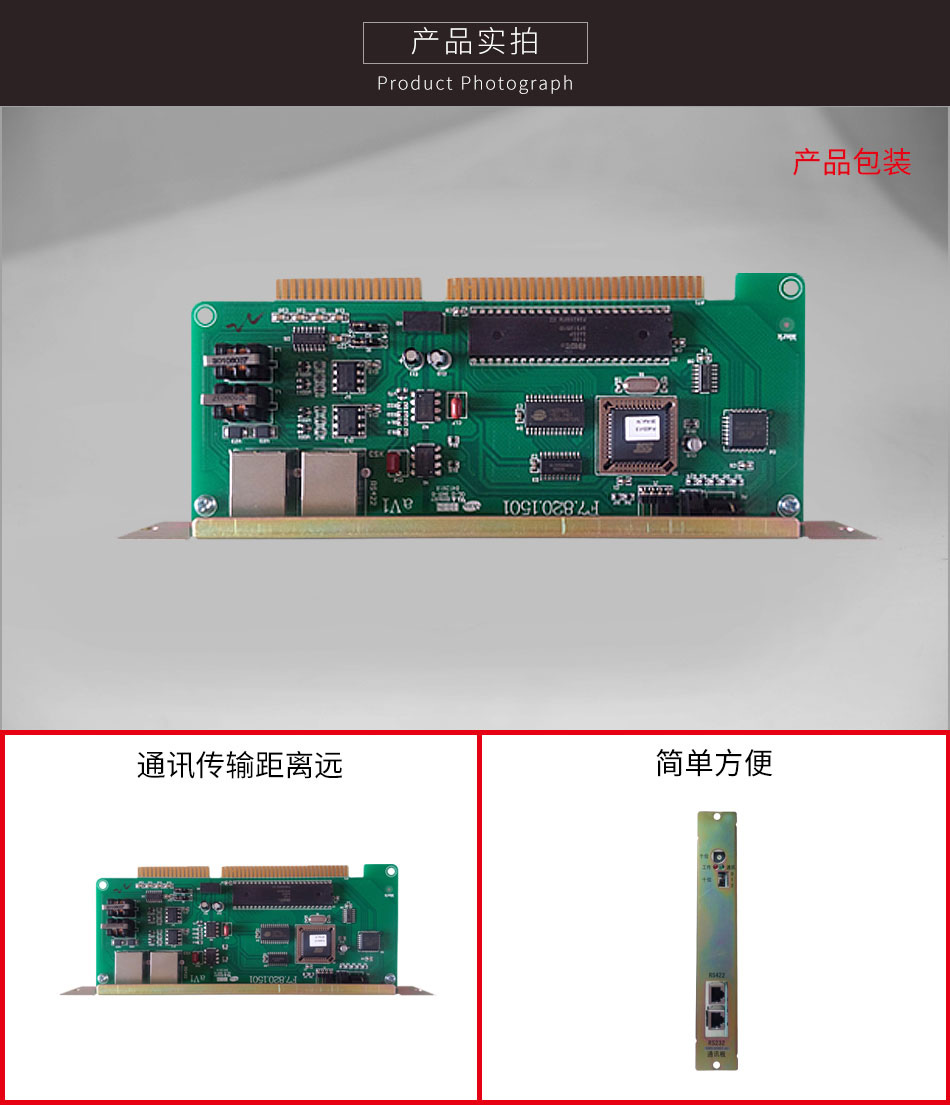

GST-NNET-02接口卡
文章來源：www.vr134.com作者：海灣消防公司人氣：2472日期：2019-05-04 07:13:49

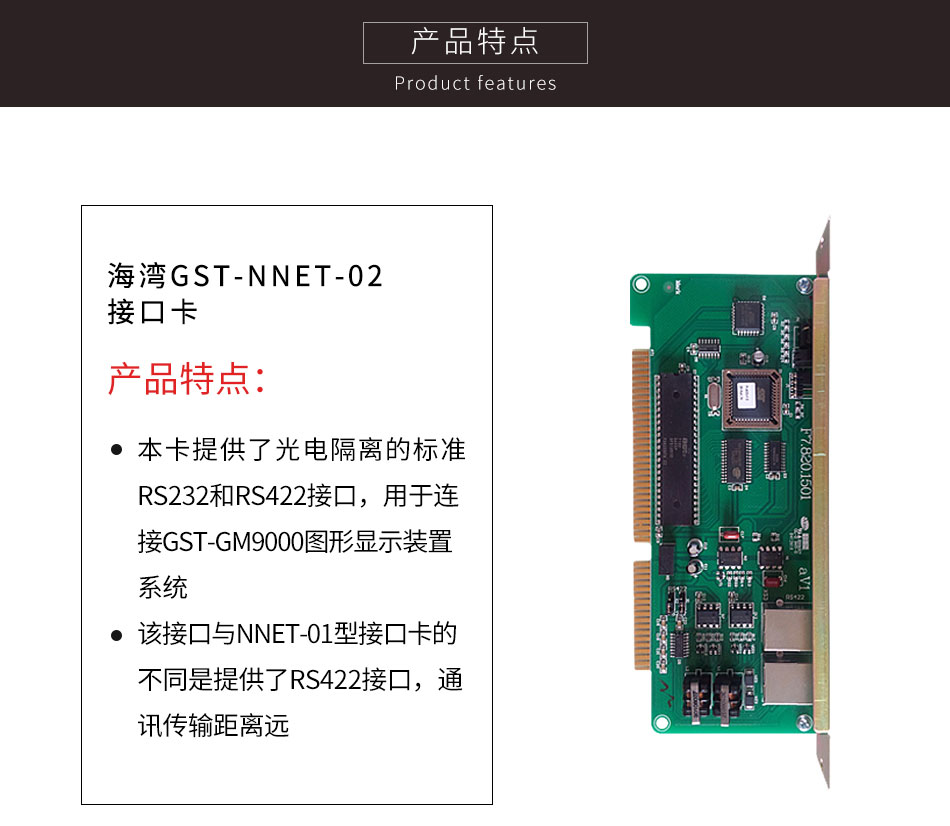

一、NNET-02接口卡特點：

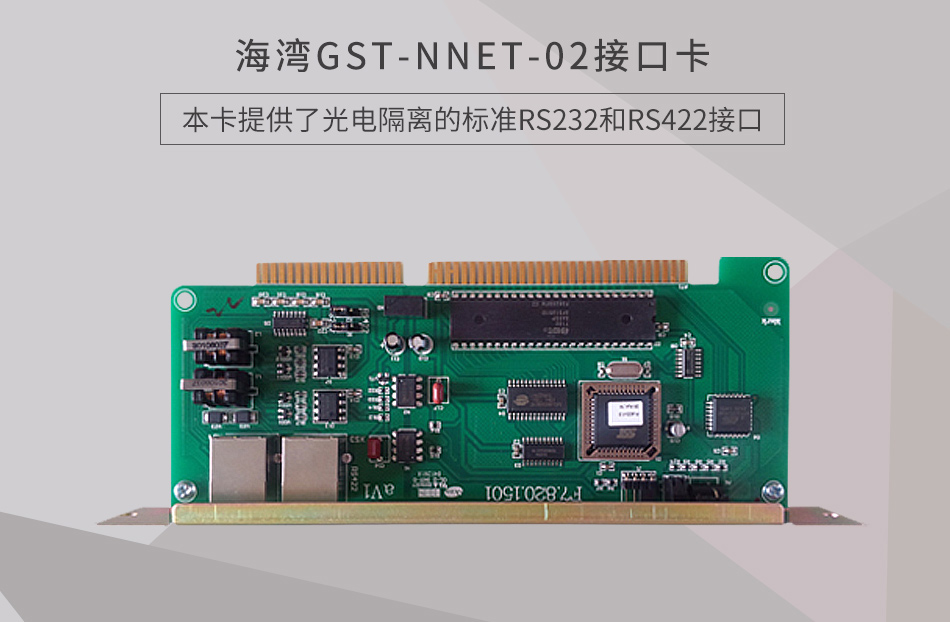

各類接口卡系列NNET-02型接口卡是GST9000、GST5000、GST500、GST200控制器的可選配板卡，本卡提供了光電隔離的標準RS232和RS422接口，用于連接GST-GM9000圖形顯示裝置系統。該接口與NNET-01型接口卡的不同是提供了RS422接口，通訊傳輸距離遠。

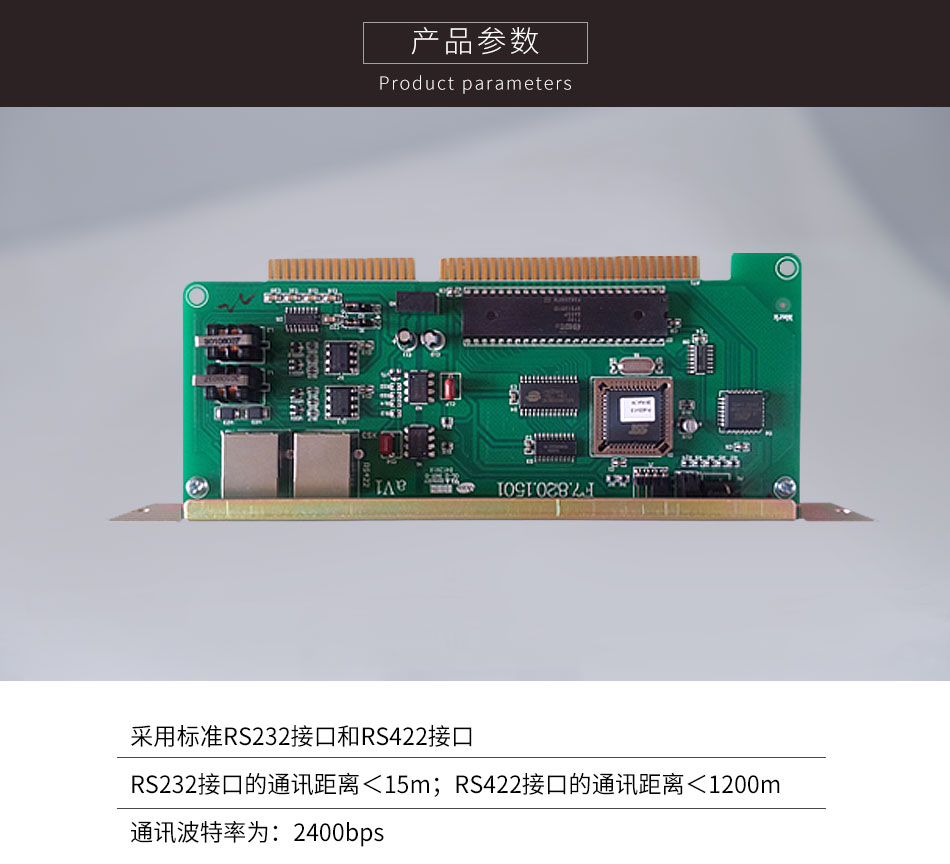

二、GST-NNET-02接口卡接口卡主要技術指標：
1.采用標準RS232接口和RS422接口
2.RS232接口的通訊距離＜15m；RS422接口的通訊距離＜1200m
3.通訊波特率為：2400bps
三、GST-NNET-02接口卡應用：
NNET-02型接口卡直接插入控制器的主機箱中工作，通過232數據線（隨卡提供）連接到GST-GM9000圖形顯示裝置系統的RS232接口或者通過屏蔽網線（GST-GM9000系統提供）連接到GST-GM9000圖形顯示裝置系統的RS422接口。當圖形顯示裝置與控制器的通訊距離大于1200m時，可通過配接FIB232S01型RS-232光纖調制解調器，將RS232信號轉換成光纖信號，進行光纖通訊，來擴展通訊距離（單模光纖通訊距離可達45公里）。接口卡與光纖調制解調器連接需配接232數據線1（GST5000控制器）及232數據線3（GST200控制器配接）。
注：RS422接口通訊時，GST-GM9000系統提供提供了3m長的屏蔽網線，該屏蔽網線最大傳輸距離為100m，如果通訊距離大于100m，需通過屏蔽雙絞線進行傳輸。
