一，結構特征、安裝與布線

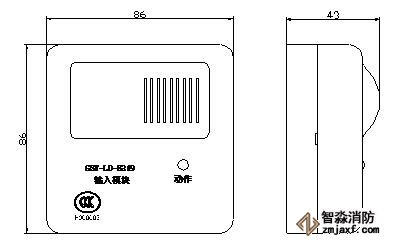

本輸入模塊的外形尺寸及結構示意圖如圖1- 32所示。
GST-LD-8319輸入模塊外形尺寸圖
圖1- 32
本輸入模塊采用明裝，進線管預埋及明裝安裝方式，將底盒安裝在86H50型預埋盒上，安裝方法如圖1- 33，底盒與上蓋間采用拔插式結構安裝，拆卸簡單方便，便于調試維修。
GST-LD-8319輸入模塊安裝示意圖1 GST-LD-8319輸入模塊安裝示意圖2
進線管預埋 進線管明裝
圖1- 33

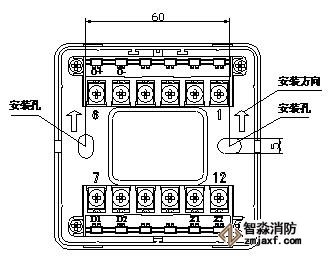

底殼安裝時應注意方向，底殼上標有安裝向上標志（見圖1- 34）。
GST-LD-8319輸入模塊底殼示意圖
圖1- 34
對外接線端子圖如圖1- 35：
GST-LD-8319輸入模塊端子接線圖
圖中端子說明如下：
Z1、Z2：接控制器二總線，無極性
D1、D2：接直流24V，無極性
O-、O+：輸出，有極性

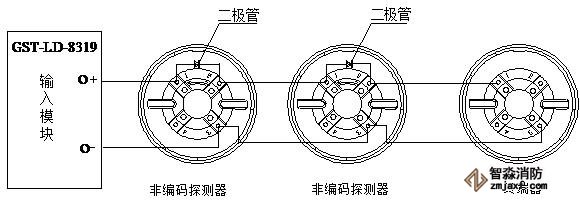

GST-LD-8319輸入模塊與非編碼探測器串聯連接時，探測器的底座上應接二極管1N5819，且輸出回路終端必須接GST-LD-8320或GST-LD-8320A終端器，終端器可當探測器底座使用，即在此終端器上可安裝非編碼探測器，其系統構成圖如圖1- 36：
GST-LD-8319輸入模塊應用示意圖1

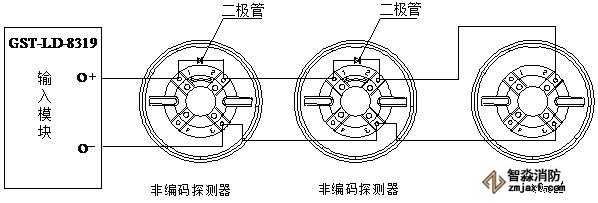

當終端器不作為探測器底座使用時，應加裝上蓋，系統構成圖如圖1- 37：
GST-LD-8319輸入模塊應用示意圖2
布線要求：Z1、Z2可選用截面積≥1.0mm2的阻燃RVS雙絞線；其它線可采用截面積≥1.0mm2的阻燃RV或BVR線；O-、O+的輸出回路線要有明顯的顏色區分，且顏色的選配要具有合理性。
