海灣智能電源箱GST-DY-200H
文章來源：www.vr134.com作者：海灣消防公司人氣：2290日期：2020-09-18 13:28:17
海灣智能電源箱GST-DY-200H特點
GST-DY-200H 智能電源箱是一種 DC24V 大容量電源輸出設備，在火災報警控制系統中，可作為聯動控制系統的電源使用，為聯動控制模塊及被控設備供電。電源箱以交流 220V 作為主電源，同時內置 DC24V/10Ah 密封鉛酸電池作為備用電源。該電源箱具有以下特點：
☆ 主、備電源無縫切換；
☆ 精確的充放電管理；
☆ 主電長期過流保護，自恢復；
☆ 備電過放保護后零泄漏電流；
☆ 備電短路保護、反接保護；
☆ 輸出短路保護；
☆ 清晰的工狀態指示和輸出電壓、電流指示；
☆ 完善的故障告警功能，具有主電故障、備電故障和輸出故障聲光指示。
海灣智能電源箱GST-DY-200H主要技術指標
（1）額定輸出容量：DC24V/6A
（2）使用環境：
溫度： 0℃～＋40℃
相對濕度≤95％，不結露
（3）電源：主電為 AC220V +10% -15% ，內裝 DC24V 10Ah 密封鉛酸電池作備電
（4）外形尺寸：
318mm×117mm×400mm
4.3 結構特征、安裝與布線

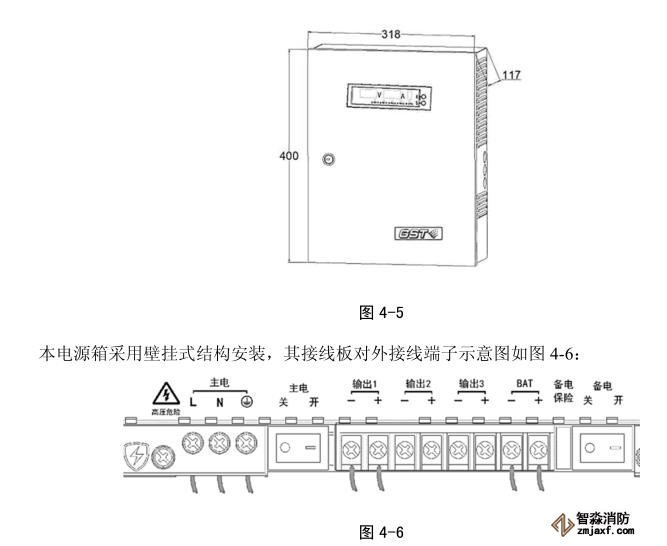

GST-DY-200H 智能電源箱外形示意圖如圖 4-5：
本電源箱采用壁掛式結構安裝，其接線板對外接線端子示意圖如圖 4-6：
本電源箱采用壁掛式結構安裝，其接線板對外接線端子示意圖如圖 4-6：
其中：
L、N、 ：交流 220V 電源端子( 為機殼保護地線端子)
輸出 1、輸出 2、輸出 3：DC24V 輸出端子，電源內部并聯。
布線要求：DC24V 電源輸出線采用耐火 BV 線，截面積≥4.0mm2
（堅井內干線）或截面積≥2.5mm2
（平面支線）；其它線路可采用耐火 RVS 雙絞線，截面積≥1.0mm2。
