海灣GST-DJ-N900消防設備電源狀態監控器

文章來源：www.vr134.com作者：海灣消防公司人氣：1562日期：2019-05-02 09:34:27

一、海灣GST-DJ-N900消防設備電源狀態監控器介紹

　　GST-DJ-N900消防設備電源監控系統具有高智能、小型化、多功能、高可靠性、簡單實用等特點。監控器采用模塊化設計，良好的人機交互界面，這一切使整個系統易于安裝、調試及維護。監控器采用無極性二總線傳輸方式，配接GST-DJ系列的交流單相傳感器、三相傳感器組成大容量消防電源監控系統，適用于各類民用建筑、公共建筑和工業場所的消防電源監控。

　　GST-DJ-N900消防設備電源狀態監控器采用32位處理器，功能強大，指令豐富，運算速度快。與傳感器通訊接口電路無極性二總線，監控器巡檢總線上的傳感器，接收傳感器的正常、故障、報警等信息，存儲、分析、處理，進行聲光指示及打印輸出。監控器通過7.0英寸彩色液晶屏顯示報警及故障信息。監控器具有兩組繼電器輸出，分別在檢測到消防設備電源斷電和消防設備電源故障時輸出。打印機采用漢字熱敏打印機。

二、海灣GST-DJ-N900消防設備電源狀態監控器主要功能

　　●故障報警功能

　　當傳感器的通訊線、傳感器本身或傳感器監測的消防設備電源發生故障時，監控器發出探測部件故障信號，點亮故障指示燈，發出故障報警音響，同時在液晶屏上顯示出故障總數，故障時間，故障的部位及故障類型并按照設置決定是否打印故障信息，所有故障部位可查詢，當故障解除后，故障報警可自動解除。

　　●輸出功能

　　監控器具有兩路繼電器輸出，可通過母板上跳線設置為“常開”或“常閉”，當監測到消防設備電源“斷電”時，OUT1動作，當監測到消防設備電源“欠壓”、“過壓”、“過流”等其他故障信息時，OUT2動作。

　　●網絡功能

　　監控器可提供一路CAN聯網接口，可與其他監控器進行聯網。(選配)

　　●圖顯功能

　　監控器可提供圖顯接口，可配接海灣公司圖形顯示裝置。

　　●事故記錄功能

　　監控器可記錄最近發生的9999條故障報警事件、9999條斷電事件和9999條操作事件,事件記錄了事件發生方位、時間，類型等信息，用戶可以通過液晶屏進行事件查詢。

　　●打印功能

　　監控器標配漢字機，打印機可打印報警事件及時間、故障事件及時間。并可設置是否實時打印信息。

三、GST-DJ-N900消防設備電源狀態監控器功能特點

　　GST-DJ-N900消防設備電源狀態監控器采用壁掛式安裝，可嵌入立柜。單臺容量最大10回路總計1280個監控點，提供聯網功能（選配），可連接圖顯，充分滿足單體建筑中的消防設備電源監控的設計要求。

四、GST-DJ-N900消防設備電源狀態監控器技術參數

　　液晶屏規格：800×480點，7.0英寸彩色液晶屏。

　　控制器容量：最大10個總線制回路，每回路128個編碼地址點。

　　觸點輸出：2A/24VDC或1A/125VAC

　　使用環境：

　　溫度：0℃～＋40℃

　　相對濕度≤95％，不結露

　　電源：

　　主電:交流220V(2A)電壓變化范圍＋10%～－15%

　　控制器備電：直流12V/24Ah阻燃密封鉛酸電池，2節功耗：

　　監視狀態最大功耗：基本功耗30W+單塊回路板監控功耗11W（256個總線設備）*回路板數

　　報警狀態最大功耗：基本功耗35W+單塊回路板報警功耗15W（256個總線設備）*回路板數

　　外形尺寸：（長×寬×高）：420mm×170mm×710mm

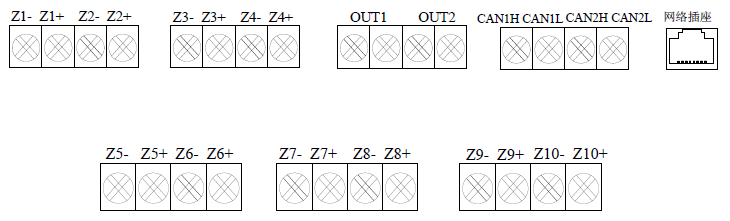

五、GST-DJ-N900消防設備電源狀態監控器接線

GST-DJ-N900消防設備電源狀態監控器

　　Zn-、Zn+（n=1~10）：總線接線端子（無極性）。

　　OUTn（n=1~2）：繼電器輸出接線端子。

　　CANH1、CANL1：CAN通訊接線端子，注意極性?。ㄟx配）

　　CANH2、CANL2：預留。

　　網絡插座：RS-422圖顯通訊插座。
