海灣GST-LD-8303型輸入/輸出模塊接線安裝技術

注意：部分防火卷簾控制器、電梯控制箱等設備因其采用比較器或邏輯電平類輸入、啟動電流

微小，容易受到線路或空間干擾自身產生誤動作，不建議客戶使用。如果必須使用，應參照被控設

備的說明書在被控設備內并接電阻（一般可以在控制端和控制地間加 4.7K 電阻）或在 GST-LD-8303

模塊和被控設備間加中間繼電器解決.

特點

GST-LD-8303輸入/輸出模塊是一種總線制控制接口，可用于完成對二步降防火卷簾門、水泵、

排煙風機等雙動作設備的控制。主要用于防火卷簾門的位置控制，能控制其從上位到中位，也能控

制其從中位到下位，同時也能確認防火卷簾門是處于上、中、下的哪一位。該模塊也可作為兩個獨

立的 GST-LD-8301A 輸入/輸出模塊使用。

GST-LD-8303輸入/輸出模塊具有兩個編碼地址，兩個編碼地址連續，最大編碼為 242，可接收

來自控制器的二次不同動作的命令，具有二次不同控制輸出和確認二個不同輸入回答信號的功能。

此模塊所需輸入信號為常開開關信號，一旦開關信號動作，GST-LD-8303 將此開關信號通過聯動總

線送入控制器，聯動控制器產生報警并顯示出動作設備的地址號。當模塊本身出現故障時，控制器

也將產生報警并將模塊編號顯示出來。本模塊具有兩對常開、常閉觸點及兩組有源輸出，輸入、輸

出具有檢線功能。

GST-LD-8303 模塊的編碼方式為電子編碼，在編入一個編碼地址后，另一個編碼地址自動生成

為：編入地址+1。該編碼方式簡便快捷，現場編碼時使用海灣公司生產的 GST-BMQ-2 型電子編碼器進行。

主要技術指標

 （1）工作電壓：

總線電壓：總線24V

電源電壓：DC24V

 （2）監視電流：

總線電流≤1mA

電源電流≤6mA

（3）動作電流：

總線電流≤4mA

電源電流≤45mA

 （4）線制：與控制器采用無極性信號二總線連接，與 DC24V 電源采用無極性電源二總線連接

 （5）輸出容量：DC24V/5A

 （6）輸出控制方式：脈沖、電平（繼電器常開/常閉無源觸點輸出，脈沖啟動時繼電器吸合時間為 10s）

 （7）出廠設置：兩路常開檢線方式

 （8）使用環境：

 溫度：-10℃～+55℃

 相對濕度≤95%，不結露

 （9）外殼防護等級：IP30

 （10）外形尺寸：

 110mm×86mm×43mm（帶底殼）

結構特征、安裝與布線

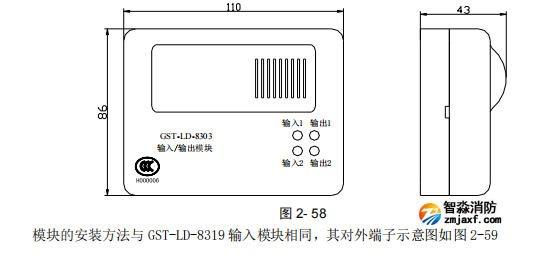

模塊的外形尺寸及結構示意圖如圖 2-58。

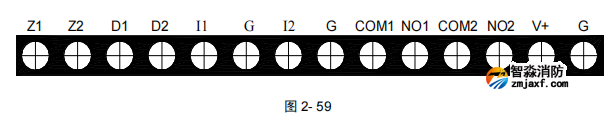

其中：

Z1、Z2：接火災報警控制器信號二總線，無極性

D1、D2：DC24V 電源輸入端子，無極性

I1、G：第一路無源輸入端（可通過電子編碼器設為常開檢線、常閉檢線、自回答方式）

I2、G：第二路無源輸入端（可通過電子編碼器設為常開檢線、常閉檢線、自回答方式）

COM1、NO1：第一路無源輸出觸點

COM2、NO2：第二路無源輸出觸點

V＋、G：DC24V 輸出端子，輸出容量為 DC24V/1A

布線要求：信號總線 Z1、Z2 采用耐火 RVS 雙絞線，截面積≥1.0mm2；電源線 D1、D2 采用耐火

BV 線，截面積≥1.5mm2 ；I1、I2、V＋、G、COM1、NO1、COM2、NO2 采用耐火 RV 線，截面積≥1.0mm2。

布線應與動力電纜、高低壓配電電纜等不同電壓等級的電纜分開布置，不能布設在同一穿線管或線槽內。

應用方法

模塊輸入端如果設置為“常開檢線”狀態輸入，模塊輸入線末端（遠離模塊端）必須并聯一個

4.7kΩ的終端電阻；模塊輸入端如果設置為“常閉檢線”狀態輸入模塊輸入線末端（遠離模塊端）

必須串聯一個 4.7kΩ的終端電阻。

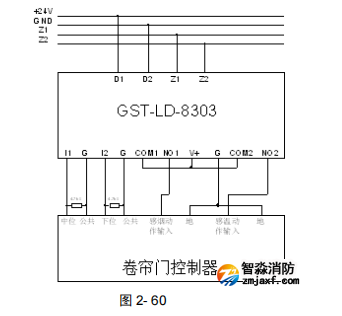

a. 模塊與防火卷簾門電氣控制箱（標準型）接線示意圖如圖 2-60 源常開觸點輸入，有源輸出

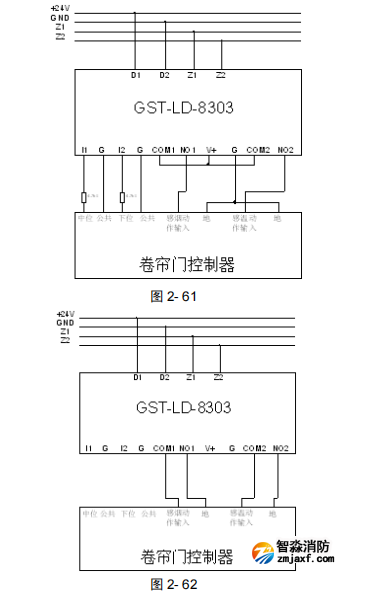

控制型)、圖 2-61(無源常閉觸點輸入，有源輸出控制型)、圖 2-62(無源輸出控制型，輸出檢線電壓

由被控設備提供，輸入觸點的接法參見圖 2-60 和 2-61)：

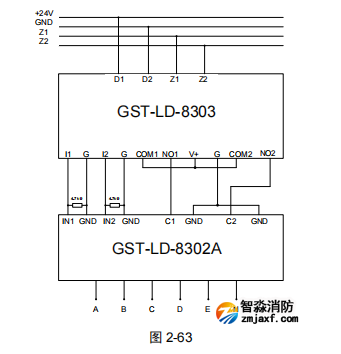

b. GST-LD-8303 型模塊與 GST-LD-8302A 型模塊組合連接的方法如圖 2-63 所示：
