GST-LD-8319型輸入模塊
文章來源：www.vr134.com作者：海灣消防公司人氣：1673日期：2019-05-03 10:36:33

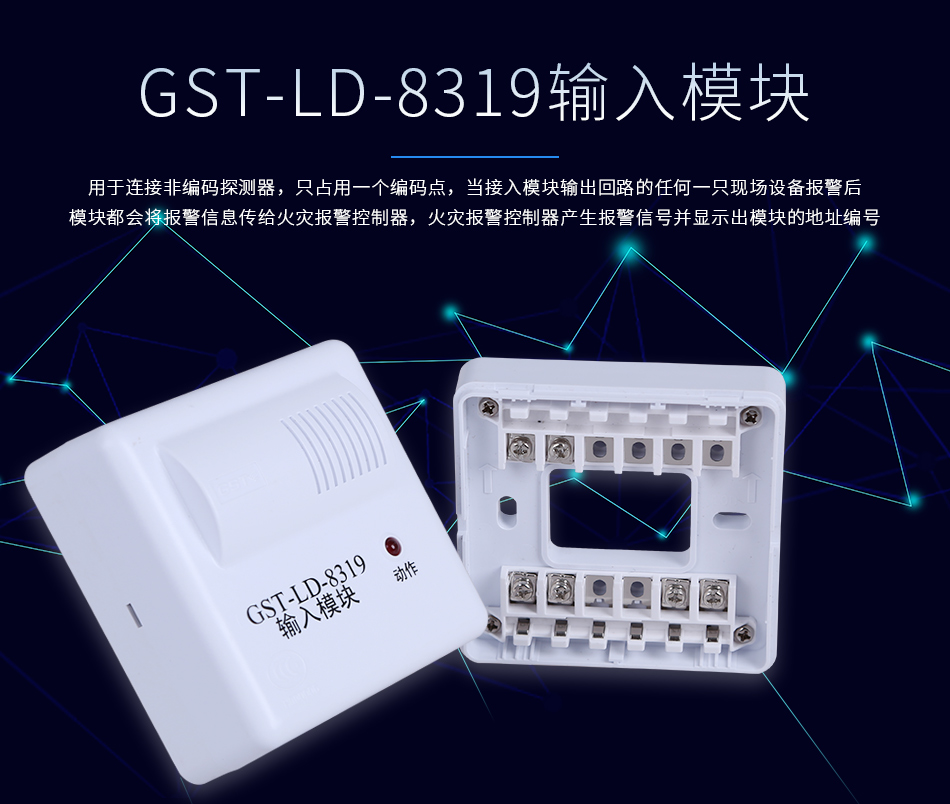

一、海灣GST-LD-8319輸入模塊概述：
GST-LD-8319輸入模塊（以下簡稱模塊）是一種編碼模塊，用于連接非編碼探測器，只占用一個編碼點，當接入模塊輸出回路的任何一只現場設備報警后，模塊都會將報警信息傳給火災報警控制器，火災報警控制器產生報警信號并顯示出模塊的地址編號。
本模塊可配接本公司生產的非編碼點型光電感煙火災探測器、非編碼點型差定溫火災探測器、非編碼點型復合式感煙感溫火災探測器及非編碼點型紫外火焰探測器等。模塊輸出回路最多可連接15只非編碼現場設備，多種探測器可以混用。若輸出回路中接有JTG-ZW-G1A點型紫外火焰探測器，則其數量應不超過3只。
二、海灣GST-LD-8319輸入模塊特點：
1.模塊具有輸出回路短路、斷路故障檢測功能。
2.模塊具有對探測器被摘掉后的故障檢測功能。
3.模塊具有短路保護功能。
4.模塊通過數字信號與控制器進行通信，工作穩定可靠，對電磁干擾有良好的抑制能力。
5.模塊的地址碼為電子編碼，可現場改寫。

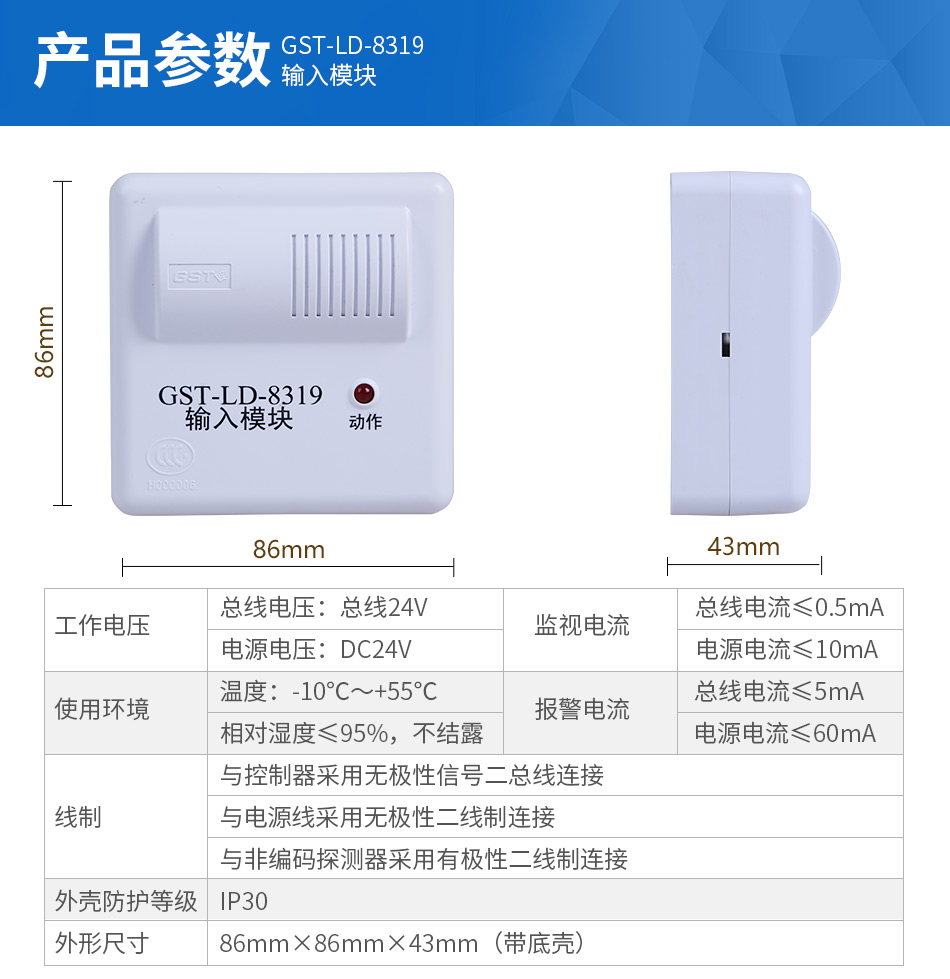

三、海灣GST-LD-8319輸入模塊技術特性：
1.工作電壓：信號總線電壓：總線24V 允許范圍：16V～28V
電源總線電壓：DC24V 允許范圍：DC20V～DC28V
2.工作電流：
總線監視電流≤0.5mA 總線報警電流≤5mA
電源監視電流≤10mA 電源報警電流≤60mA
3.指示燈：紅色（巡檢時閃亮，報警時常亮）
4.編碼方式：采用電子編碼方式，編碼范圍在1～242之間任意設定
5.線制：與火災報警控制器采用無極性二總線連接，與電源線采用無極性二線制連接，與非編碼探測器采用有極性二線制連接
6.使用環境：
溫 度：-10℃～+55℃
相對濕度≤95%，不凝露
7.外形尺寸：86mm×86mm×43mm(帶底殼)
8.殼體材料和顏色：ABS，瓷白
9.重量：約137g(帶底殼)
10.安裝孔距：60mm
11.執行標準：GB 16806-2006
以上內容是智淼君安（江蘇）消防工程技術有限公司所創，剽竊一律刪除。http://www.vr134.com/
海灣安全技術有限公司主營：海灣消防報警系統銷售報價,消防工程改造，氣體滅火、電氣火災安裝,售后安裝維修,檢測,調試,海灣消防網址：http://www.vr134.com/；海灣服務熱線：18910580194
上一篇：GST-LD-8320型終端器 | 下一篇：GST-LD-8321中繼模塊
此文關鍵字：
GST-LD-8319型輸入模塊
相關資訊
- 海灣GST-LD-8303型輸入/輸出模塊接線安裝技術
- 如何操作消防電梯開關迫降消防電梯：嚴謹解讀與安全警示
- 消防通訊協議：構筑消防系統網絡通訊的橋梁
- 汽車4S店食堂與餐廳一體化運營的規定與門窗標準
- 論單位水基型滅火器用于帶電物資滅火的潛在風險與規范化管理
- 消火栓警示燈：煙霧環境下提高消防員定位效率的可行性分析
- 《文物建筑防火設計規范》《文物建筑電氣火災防控技術規范》發布25年6月1日實施
- 大型超市疏散計算中的扣除面積：規范依據與適用范圍
- 滅火器幾年一檢？多久報廢？2025年1月1日將實施的新國標GB4351-2023是否有規定？
- 住宅建筑避難間窗戶可開啟面積：安全與舒適的平衡
推薦文章
- 關于老舊高層公共建筑消防改造中室外消火栓增設問題的探討
- 海灣消火栓按鈕更換維修要點
- 噴淋系統失效的原因：管網積氣
- 消防控制室《故障記錄》
- 線型光束感煙火災探測器如何進行測試驗收
- 電氣火災監控設備報漏流報警的故障排查與設備定位
- 關于消防的串聯和并聯
- 消防穩壓泵頻繁啟動，咋回事？
- 海灣GST5000主機報時鐘電源故障
- 火災探測器報臟是什么情況

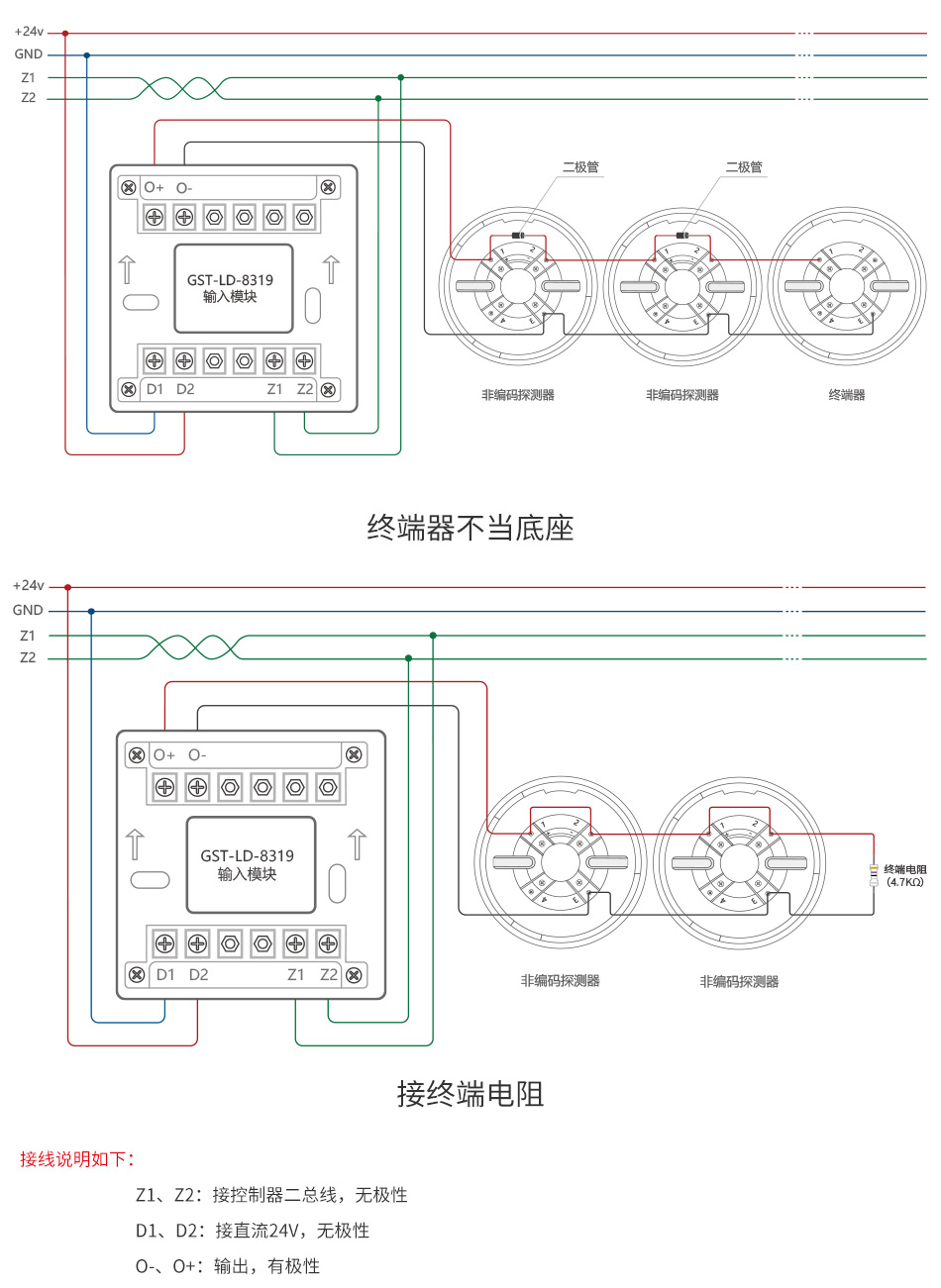

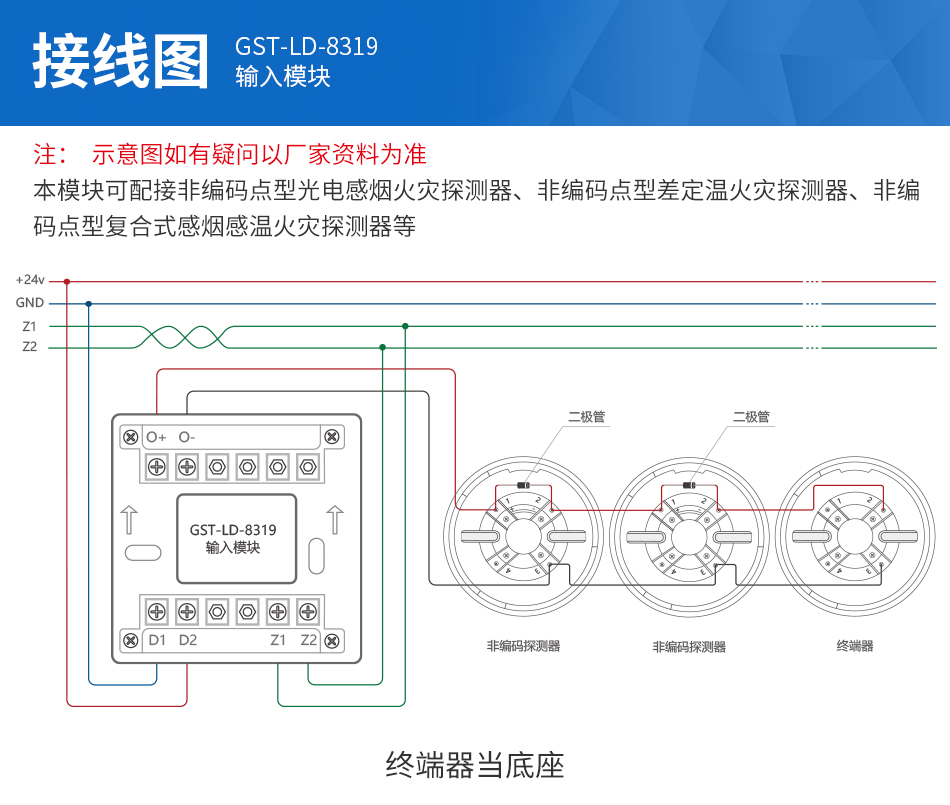

接線示意圖
